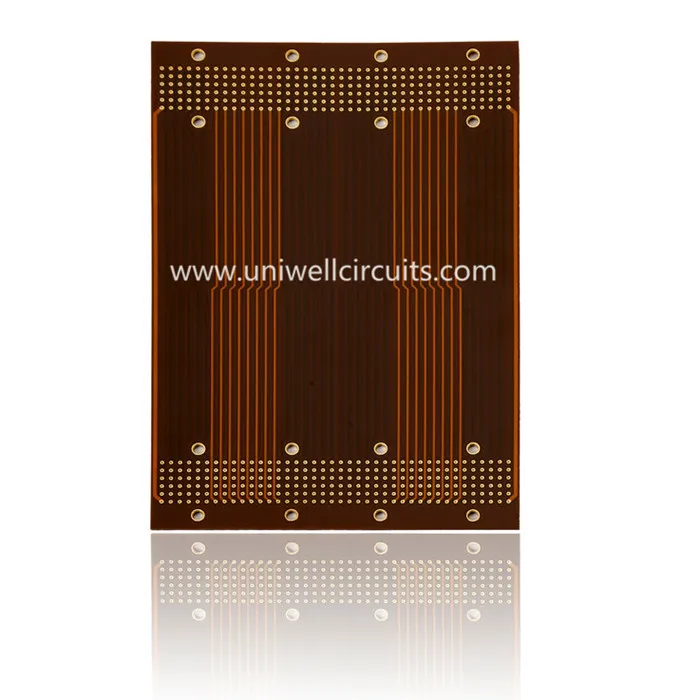

ENIG paindlik trükkplaat
1.Produkt kirjeldatakse
Kiht: 2
Alusmaterjal: polüimiid + FR4 jäigastaja
Vask paksus: 1oz
Juhi paksus: 0.3mm
Solder mask värv: kollane kate
Siidivärvi värv: valge
Pinnaviimistlus: ENIG
Katsemeetod: 100% E-test
Standard: IPC-Class2 / 3. klass
Uniwell Circuits Co., Ltd, asutati Shenzhenis, Hiinas aprillis 2007. Oleme üks juhtivaid tootjaid ja eksportijaid FPC (paindlik trükkplaat), Rigid Flex PCB, PCBA, SMT montaaži tootmine ja turustamine.
2.Flexible PCB Manufacturing Capacities
Kihid: 20 (sisaldab 12 kihti)
Jooneseade / ruum (mil) sisekihis: 3/3, 3,5 / 3.5
Kuvasuhe: 20: 1 (PTH); 1: 1 (pime viad)
Min. puurimisava läbimõõt (mil): 6 (mehaaniline); 4 (laser)
Kaugus puurist kuni juhtini (mil): 6
Impedantskontrolli tolerants (+/-): 10%
3.Miks uniwell
Paljud kliendid ütlevad meile, et kõige olulisem põhjus, miks nad tulevad tagasi ja soovitavad meid oma partnerile või sõpradele, on meie usaldusväärsus. Nad võiksid olla kindlad ja hoida rahu, et oma PCB-plaati meie firmas valmistada.
1) Konkurentsivõimelise hinnaga PCB tootmine
Pakume kõrgekvaliteedilisi kohandatud PCB plaate konkurentsivõimelise hinnaga, sest teame, et toodete edukuse hind on oluline. Iga protsessi jaoks on meil kulude kontroll, et pakkuda meie klientidele odavat PCB-d.
2) Pakutavad kõrgekvaliteedilised trükkplaadid
Meie kõrgekvaliteedilised PCB-d tulevad välja valitud toorainest, meie poolt kasutatavatest täiustatud seadmetest, protsesside juhtimisest, mida me järgime, kvalifitseeritud juhid ja kõik meie spetsialistid.
3) teenused on rohkem kui trükkplaatide tootmine
Välja arvatud Trükkplaatide tootmine, pakume ka PCB koost ja PCB prototüüp, mass PCB tootmine, jäik PCB, paindlik PCB, Rigid-Flex PCB, LED PCB, Metal Core PCB, Aluminum Base PCB, Double-sided, Multi- kiht PCB, High Tg PCB, HDI PCB, keraamiline PCB, Rogers PCB, Isola PCB, Laser Trafarett Service jne Kõik, mida me püüame laiendada oma PCB on säästa aega ja raha teile ja pakkuda teile kõikehõlmavat teenust.
4) Kiire reageerimine ja kiire reageerimine
Pakume kiiret pöördelist PCB-teenust ja kiiret vastust PCB-uuringule. Kahepoolse PCB prototüübi jaoks toetame 12-tunnilist kiiret teenindust.
5) Tasuta DFM PCB projekteerimine
Meil on professionaalne inseneride meeskond, kes pakub täielikku insenerituge klientidele. Tasuta DFM aitab säästa kulusid ja vähendada potentsiaalset probleemi PCB tootmise ajal.
4. FPC-i graafik
5.FAQ
Q: Mis on mikrovia auk?
IPC-T-50M uue määratluse kohaselt on mikrovia pimega struktuur, mille maksimaalne kuvasuhe on 1: 1 ja mis lõpeb sihtmaal, mille üldine sügavus ei ületa 0,25 mm, mõõdetuna struktuuri kinnijäämise maa fooliumist sihtriik.
Q: mida tähendab pime läbi auk?
See on auk, mis jookseb väliskihist sisemise kihini, kuid mitte läbi kogu trükkplaadi. Neid auke saab puurida mehaaniliselt või kasutades lasertehnoloogiat. Punktis 1 kujutatud pilt näitab läbipaistev laseriga pime.
K: Mida tähendab auke läbi maetud?
See on auk, mis jookseb ühe või mitme sisemise kihi vahel. Need on tavaliselt mehaaniliselt puuritud.
