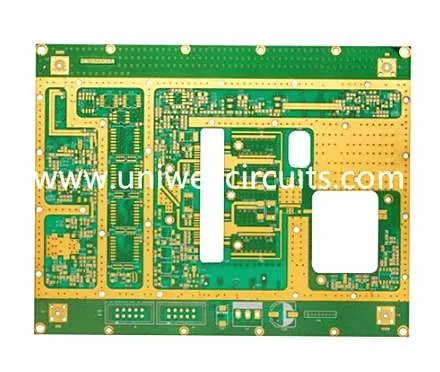

10L ENIG kõrge sagedusega PCB
1.Produkt kirjeldatakse
Spetsifikatsioon
10 kihti kulla keelekümbluse kõrge sagedusega PCB
Kihiline kiht: 10 kiht
materjal: Ro4350B + FR4
Paksus: 1,5 mm
Pind viimistletud: ENIG (2U ")
Minimaalne ava: 0,35mm.
Rakendus: tööstus automaatne
Omadused: kõrge sagedusega segamine.
Uniwelli ahelad asutati aastal 2007, mis on kõrgtehnoloogiline ettevõte, mis on spetsialiseerunud erinevate, keskmise mahuga, kohandatud PCB ja PCBA toodete tootmiseks koos RoHS, UL, ISO, SGS sertifitseerimisega. 10 aastat kogemusi PCB tootmisega, täieliku entusiasmiga, Uniwell otsib edastage oma kvalifitseeritud tarnijaks!
2. Rakendamine
Uniwell pakub kiiret omakorda prototüüpe ja keskmise mahuga PCB-sid.
Meie tooteid kasutatakse laialdaselt kosmosesõidukite, meditsiini, autotööstuse, telekommunikatsiooni, arvutite, audio, video toodete ja nii edasi.
3.Spetsiifiline teave meie PCB teenuste kohta
Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
4. Pakendamine ja laevandus
Pakend
Tavaliselt pakame PCB-d mullkilega pakendite esmalt, et tooted oleksid ideaalsed.
Laevandus
Uniwell suudab korraldada kohaletoimetamise kliendi soovil. Kas soovite valida DOOR-i DOOR-i kullerposti või õhu või mere jaoks, on kõik korras. Ja ka me valime kõige odavamaid ohutusega kohaletoimetamiseks.
5.Little teadmised --- kõrge sagedusega PCB iseloomu
(1) Dielektriline konstant (Dk) peab olema väike ja stabiilne, tavaliselt on seda väiksem, seda parem. Signaali edastamise kiirus on proportsionaalne materiaalse dielektrilise konstandi ruutjuurega, võib kõrge dielektrikonstant põhjustada signaaliülekande viivitust.
(2) Dielektriline kadu (Df) peab olema väike, mis mõjutab peamiselt signaali edastamise kvaliteeti, väiksemat dielektrilist kadu, signaali kadu on samuti väiksem.
(3) Soojuspaisumistegur peaks olema vasefooliumile võimalikult lähedal, sest kuumade ja külmade muutuste vastuolud põhjustavad vasefooliumi eraldumist.
(4) madal veeimavus mõjutab dielektrilist konstanti ja dielektrilist kadu, kui see on niiske.
(5) Samuti peab olema hea soojustakistus, keemiline vastupidavus, löögitugevus, koorimise tugevus jne.
Kõrge sagedusega plaadi rikete nähtus on peamiselt tingitud madalast dielektrilisest konstantsest väärtusest, mis on tingitud kõrgsagedusringi stabiilsusest. Kõrgsagedusliku signaali juhi naha efekt, trükkplaadi madal dielektriline konstant põhjustab kõrgsageduslikku signaali kadu, signaali nõrgenemist, sageduse nihkumist ja isegi vibratsiooni peatamist. Üldine elektritõhusus on halvem.
Uniwell on professionaalne Hiina PCB tootja, kes pakub kvaliteetset PCB-teenust, sealhulgas kõrgekvaliteedilist PCB valmistamist taskukohase hinnaga, kui soovite rohkem teada saada, võtke meiega vabalt ühendust.
Kuum tags: 10l ENIG kõrge sagedusega PCB, Hiina, tarnijad, tootjad, tehas, odavad, kohandatud, madala hinnaga, kõrge kvaliteediga, noteering
