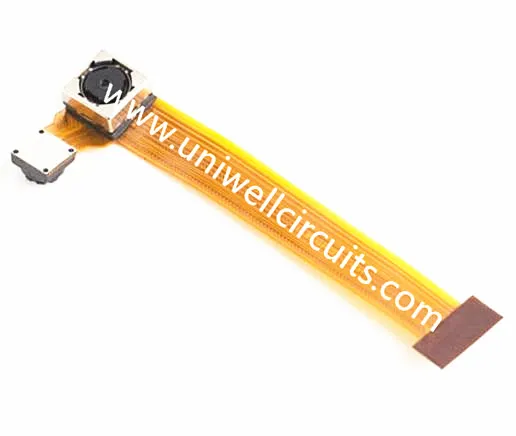

Sensori juhtimine ühepoolne paindlik PCB
1.Produkt kirjeldatakse
Spetsifikatsioon
Nimi: Andurkontroll ühepoolne paindlik PCB
kihid: 1
Paksus: 0,12 mm
Materjal: kahepoolne liimivaba elektrolüütiline materjal.
Vase paksus: 1/2 OZ
Pinnatöötlus: 1 mikrokiiruskandur.
Minimaalne rööpmelaius / rööpmelaius: 0,15mm / 0,075mm.
FR4 paksus: 0,3 mm.
Rakendus: Andurite kontroll
Lubage Uniwelli ahelate ostuvõimsusel teie jaoks teile madalaima maksumusega trükkplaatide saamine!
Kui räägite turul kõige paremate hindade leidmisest, laske Uniwellil leida madala maksumusega PCB valmistaja, mis on teie jaoks õige. Odavad PCB valmistamine ei ole meie eesmärk; odav kvaliteetne ones!
Andke oma ekspertidele teada, mida te vajate ja me anname teile parima PCB valmistamise ja montaaži lahenduse. Oleme valmis ja soovime teie kontseptsioone reaalsuseks muuta.
2.FPCB taotlused
Laialdaselt kasutatakse FPCB-sid, mida kasutatakse laialdaselt kommunikatsiooni-, võrgu-, digitaalsete toodete, tööstuskontrolli, meditsiinilise abi, aeronautika ja astronautika, kaitse- ja sõjaliste valdkondade jne valdkondades.
3. Meie võimalused
Me saame teie paindliku PCB tootmise korra muuta nii kiiresti kui 24 tundi.
Kihid: 20 (sisaldab 12 kihti)
Jooneseade / ruum (mil) sisekihis: 3/3, 3,5 / 3.5
Kuvasuhe: 20: 1 (PTH); 1: 1 (pime viad)
Min. puurimisava läbimõõt (mil): 6 (mehaaniline); 4 (laser)
Kaugus puurist kuni juhtini (mil): 6
Impedantskontrolli tolerants (+/-): 10%
4.Little teadmised --- kuidas PCB-sid puhastada
Prindibaaste, eriti neid, mida kasutatakse PDA-de (personaalsed digitaalsed abilised), nagu näiteks mobiiltelefonid, saavad palju kuritarvitamist. Lisaks mobiiltelefonide, e-raamatu lugejate ja sarnaste käes olevate seadmete tungimisele tolmu ja mustuse kogumisele on PCB-d ikkagi igapäevaselt kasutatav vedelike keetmine ja pritsimine. Selle tagajärjel on tekkinud teenindussektor puhastuste ja remonditeenuste osutamiseks saasteainetega kaitstud PCBde puhul, kuid mitte pihustatud pihuseadmetele ja suurematele seadmetele.
Trükkplaadi puhastamine kõrgekvaliteedilise toote teenindamiseks on nii õrn protsess, nagu ka juhatus. Kui vale puhastusmeetodit kasutatakse, võivad ühendused kahjustuda, komponendid lõdvestuda ja materjalid kahjustuda. Nende lõhete vältimiseks peate hoolikalt valima õige puhastusmeetodi, nagu te esimest korda plaani projekteerimisel, täpsustamisel ja tootmisel tegite.
Millised on need lõksud ja kuidas neid vältida?
Allpool uurime testitud PCB puhastusvõimalusi ja mõningaid lähenemisi, mida võite olla väsinud.
Erinevad saasteained
Seal on mitmesuguseid saasteaineid, mis võivad akumuleeruda PCB-s. Probleemide lahendamine õige vastava meetodiga on efektiivsem ja tõhusam ning põhjustab vähem peavalu. Tolmu saasteained (tolm, mustus)
Üks levinumaid juhtumeid on mustuse või tolmu kogunemine PCB-s või selle ümbruses. Väikest õrnat pintslit, nagu hobusejõhvapintsliga õrnalt, saab eemaldada mustuse ja tolmu komponentide mõjutamata. Seal on piirid, kus isegi väikseim pintsel võib jõuda, näiteks komponendi all.
Suruõhk võib ulatuda paljudesse piirkondadesse, kuid võib kahjustada olulisi ühendusi, nii et seda tuleks kasutada äärmise ettevaatusega.
Eriotstarbelised elektroonikakomponentide jaoks mõeldud tolmuimejad on ka valik, kuid ei jõua kõikjal.
Märg saasteained (mustus, vahajas õli, vool, sooda)
Kõrge temperatuuriga toimingud võivad põhjustada mõned vahaga kaetud komponendid, et saada tolmu ja mustuse jaoks magnetid, põhjustades kleepuvat mustust, mida ei saa eemaldada pintsli või vaakumi abil. Või toode saab vanni kleepuvat sooda, muutes lauaks asjatu segi. Mõlemal juhul tuleks nende ainetega tegeleda enne, kui see tekib ja mõjutab tulemusi.
Enamikku rasvast saab eemaldada puhastusvahendiga, nagu isopropüülalkohol (IPA) ja Q-tip, väike pintsel või puhas puuvillane riie. Plahvatusohtliku PCB puhastamine lahustiga nagu IPA peaks toimuma ainult hästi ventileeritavas keskkonnas, ideaaljuhul ventilatsioonikatete all.
Alternatiivina võib kasutada demineraliseeritud vett. Kindlasti eemaldage liigne niiskus ja kuivatage plaat nõuetekohaselt (paar tundi madalatemperatuurilises ahjus saab tõhusalt eemaldada jääkniiskuse.)
IPA kõrval on mitmeid müügilolevaid PCB puhastusvahendeid, alates atsetoonist kuni elektroonikaromude puhastamiseks kasutatavatest kemikaalidest. Erinevad puhastusvahendid võivad tegeleda teatud tüüpi saasteainetega, nagu näiteks joodisegu või vaha. Pidage meeles, et karmid puhastusvahendid võivad eemaldada komponentide märgistused või kahjustada plastikust või elektrolüütilisest kondensaatorist või muudest eksootilistest komponentidest nagu niiskusandurid, seega veenduge, et te ei kasuta liiga tugevat puhastusvahendit. Kui saate, katsetage puhastusvahendit vanal komponendil või pistikul, ei pea te kindlasti tegema rohkem kahju kui hea.
Ultraheli PCB puhastamine
Ultraheli puhastusmasinad kasutavad suurel sagedusel, mis põhjustab kavitatsiooni; ultraheli puhastuspaagis sisalduv puhastuslahus - miljardite minutite väike surumine. Mullid tekivad paagi põhjaga ühendatud muundurite poolt ja on generaatorite poolt ultraheli sagedustel põnevil. Nende mullide lõtvumine puhastab osade pinnal ära saasteaineid.
Ultraheli võib määratleda heliinatena, mille sagedus ületab inimese kuulmise normaalse vahemiku ülempiiri, mis on umbes 20 kiloherts (20 kHz või 20 000 tsüklit sekundis). Kuigi see on tõsi, ultraheli puhastusvahendid töötavad saab kuulata tõttu tegevuse loodud, mida me nimetame ultraheli kavitatsioon.
See meetod on kaotanud mõne puhastamise meetodi, sest see võib põhjustada komponentide kahjustamist või lahti ühendada koos mustuse ja mustusega. Tegelikult on NASA välja andnud direktiivi, et enam ei kasutata ultraheli puhastamist (lk 31, jaotis 7.1.4), sest see võib tahtmatult põhjustada komponentide otsakatete eraldamise ja tegelikult põhjustada kahjustusi sidekaablite ja sideliini traadi padjude külge IC-i kaudu Ultraheli energia ultrahelijuhtimine integraallülituse juhtraami kaudu.
Sellest hoolimata on veel ultraheli puhastusrakenduste koht. Ultraheli puhastusprotsess võib jõuda kõige raskemate ja raskesti ligipääsetavate kohtadeni, mis asetsevad suurema tihedusega komponentide kohal enamikes trükkplaadi mis tahes osades. See ei kehti SMD-seadmete puhul, millel on väikesed tühikud, mis on väiksemad kui puhastusvedeliku pindpinevuse koefitsient. Kuid protsess on kiire ja saadaval on palju suure võimsusega masinaid, et lahendada mahukaid puhastusvajadusi.
Järeldus
On olemas ettevõtteid, mis on spetsialiseerunud PCB puhastamisele. Pange tähele, et me (Uniwell Circuits) ei anna PCB puhastusteenuseid! Oleme high-end pakkuja PCB tootmine ja montaaž.
Sõltuvalt teie vajadusest - näiteks suurtes kogustes lauad, mida tuleb puhastada ja kui delikaatne on juhatus - võivad saata teile oma puhastusvajaduste jaoks välise allika otsimiseks.
Kui sul on pidevalt probleeme plaatidega, mida tuleb puhastada, võib disaini- või tootmisprotsessis, mida tuleb uurida, olla midagi olulisemat. Meie nõustamisinsenerid on võimelised aitama teil probleemi täpselt välja selgitada ja välja töötada pikaajaline lahendus, et paremini tagada, et PCBd jäävad puhtad ja toimivad hälbed.
PCB puhastamine ei pea olema hirmutav ülesanne. Eespool nimetatud näpunäidete ja soovituste järgimine aitab tagada puhastustöö õigesti.
