PTFE ja süsivesinikvaik ei asenda kõrgsagedusplaatide kohandamisel kõrget või madalat jõudlust, vaid pigem diferentseeritud valikuloogikat erinevate stsenaariumide jaoks: esimene on "jõudluse ülemmäär", mis on loodud ülima raadiosagedusliku jõudluse saavutamiseks, samas kui teine on "tehniline optimaalne lahendus", mis võtab arvesse masstootmise kuluefektiivsust. Põhiline valikuloogika keerleb kolme mõõtme ümber: sageduslävi, struktuurne keerukus ja masstootmise skaala, ilma absoluutse paremuse või alaväärsuseta, vaid stseeni kohandamise õige või vale.

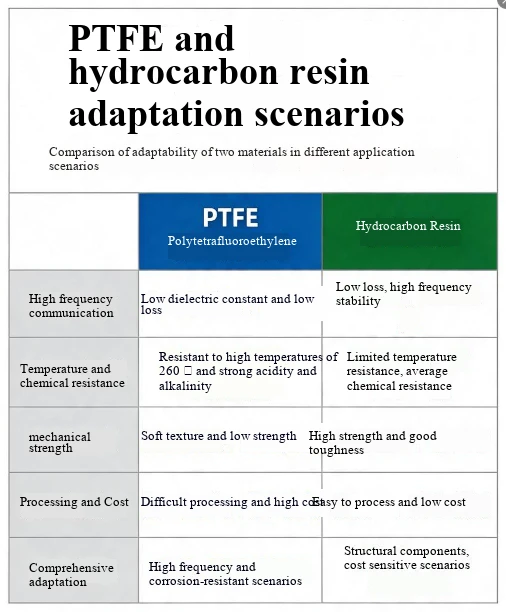

Kahe tüüpi materjalide põhiomadused ja kohanemispiirid
1. PTFE: "eksklusiivne rada" ülima RF jõudluse jaoks
PTFE väike kadu on selle molekulaarstruktuuri loomupärane eelis: süsinikfluori side on äärmiselt stabiilne ja polarisatsioonikadu kipub olema null. Sellistes stsenaariumides nagu millimeeterlaine ja satelliitside, kus "iga 0,1 dB kadu määrab otseselt, kas süsteem töötab", on see peaaegu asendamatu valik.
Peamised eelised: Äärmiselt väike kadu kõigis sagedusribades, minimaalne Dk temperatuuri triiv ja peaaegu puudub sageduse nihe laias temperatuurivahemikus, mistõttu on see ülikõrgete sageduste stsenaariumide jaoks, mis on üle 20 GHz, toimivuse lähtealuseks.
Kaasasündinud puudused: äärmiselt madal pinnaenergia, raske sidumine vaskfooliumi ja klaaskiudkangaga, mitmekihilise lamineerimise madal saagis ja keeruliste struktuuride, nagu maetud mahutavus ja mattunud vastupidavus, rakendamise äärmiselt kõrge hind.
Kohanemisstsenaariumid: suure väärtusega, väikese partii ja jõudluse kriitilised stsenaariumid, nagu millimeeterlaineradar üle 77 GHz, madala orbiidiga satelliidi faasitud massiiviantennid, 5G tugijaama RF-võimendiplaadid ja sõjaväeradari esiosa.
2. Süsinikvesinikvaik: "tehniline optimaalne lahendus" masstootmise kulutasuvuse tagamiseks
Süsinikvesinikvaik lahutab täielikult PTFE jõudluse jäljendamise ideest ja selle tuumaks on viia valmistatavus tasemele FR-4, loobudes samal ajal kadude liiasusest, lahendades kõrgsagedusplaatide suuremahulise tootmise valupunkti.
Peamine eelis: erilist pinnaaktiveerimistöötlust pole vaja ja tavalised PCB tootmisliinid saavad seda otse töödelda suure saagise ja stabiilse tarneajaga. Mitmekihiliste plaatide (8 või enam kihti) tihendusjõudlus on palju suurem kui PTFE-l ja kulueelis on märkimisväärne.
Jõudluspiir: sagedusalas, mis on alla 10 GHz, vastab selle kadude jõudlus täielikult enamiku andmeside ja sõiduki stsenaariumide nõuetele ning signaaliühenduse kitsaskohti ei teki.
Kohanemisstsenaariumid: suuremahulised kulutundlikud stsenaariumid, nagu 5G keskmise ja madala sagedusega tugijaamaplaadid, ettevõtte tasemel lüliti kiired tagaplaadid, 24G sõidukiradar, 224Gbps kiirete linkidega AI-serverid jne.
Põhiline otsustusloogika kõrgsagedusplaatide kohandatud materjalivaliku jaoks
Valiku põhiolemus ei ole parameetrite võrdlemine, vaid materjalide vastandamine kolme põhiprobleemiga, et vältida "ülemäärast raha raiskamist" või "ebapiisavat jõudluse ümberminekut".
Esimese kaardi sageduslävi: stsenaariumide korral, kus töösagedus ületab 20 GHz ja sisestuskaotuse/tagasivoolu kadumise osas on äärmuslikud nõuded, on PTFE ainus lahendus; Alla 10 GHz stsenaariumide korral, mille kadude eelarve on vähene, võimendub süsivesinikvaikude kulutõhususe eelis lõpmatult.
Vaadates uuesti konstruktsiooni keerukust: keeruliste plaaditüüpide puhul, mille kiht on suurem või võrdne 8 ja vajadus pimedate maetud aukude/maetud takistite järele, vähendab süsivesinikvaigu protsesside ühilduvuse eelis oluliselt masstootmise saagikuse riski; 2-4-kihiline lihtne RF-plaat, PTFE töötlemisraskused on täielikult kontrollitavad.
Lõpuks arvutage masstootmise skaala: väikese partii kohandatud RF prototüübid, kusjuures jõudluse tagamiseks eelistatakse PTFE-d; Enam kui 100 000 sõiduki spetsifikatsiooni/andmeside hulgitellimuste puhul võib süsivesinikvaik vähendada ühe plaadi maksumust ühe kolmandikuni PTFE-st, vähendades samal ajal tarnetsüklit enam kui poole võrra.
