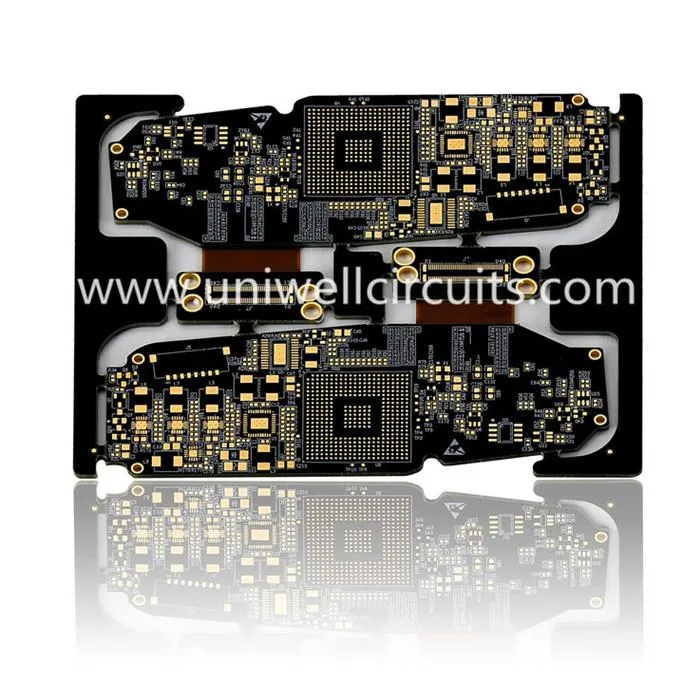

Nutikas telefon Jäik painduv pcb
1.Produkt kirjeldatakse
Parameeter:
10-kihiline jäiga fikseeritud plaat
Juhi paksus: 1,5 mm
Liini laius / ruum: 3 / 4mil
Soldering bridge: 5mil
Üksinda, kohandatud tootmine, tugineb paindlikele ahelatele oma nõudlike spetsifikatsioonide jaoks, mille prognoositav jõudlus ja kõrge töökindlus. Rigid-flex-ahelad (paindlik ahelate variatsioon) ühendavad painduva ahela jäiga juhi, näiteks pistiku või trükkplaadiga, ja neid võib leida rakendused ulatuvad olmeelektroonikast õhusõiduki juhtimissüsteemideni.
2. Tootmisliin
3.Rigid PCB võimsus prototüüpide jaoks
Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
4.FPC võimsus
Kihid: 20 (sisaldab 12 kihti)
Jooneseade / ruum (mil) sisekihis: 3/3, 3,5 / 3.5
Kuvasuhe: 20: 1 (PTH); 1: 1 (pime viad)
Min.drilling auk läbimõõt (mil): 6 (mehaaniline); 4 (laser)
Kaugus puurist kuni juhtini (mil): 6
Impedantskontrolli tolerants (+/-): 10%
5. Rakendamise kaalutlused võivad hõlmata järgmist:
● Tihedalt kokku pandud pakendid, kus on vaja elektrilisi ühendusi kolmes telges (staatiline rakendus).
● Elektriühendused, kus selle kokkupanek on selle kasutamise ajal paindlik (dünaamiline rakendus).
● kaalutundlikud rakendused, nagu käeshoitavad seadmed, lennukid või kosmosesõidukid, kus need asendavad raskemad ja suuremahulised traatkaablid.
● Ruumis piiratud rakendustes, mis keelavad paksemate trükkplaatide või traatkaablite kasutamise, on paindes plaadil mitmeid eeliseid.
● suure jõudlusega rakendused, kus soojuse või isolatsiooni nõuded välistavad tüüpilised isolatsioonimaterjalid;
Üheteistkümnes Flex Circuits tootja Uniwell tarnib ja teisendab õhukesed, paindlikud materjalid ja kohandatud komposiidid ülemaailmse tarneahela kaudu. Pakume ühe- ja mitmekihilisi peene pigi paindlikke ahelaid, kus rakendused nõuavad ühendusi kompaktses pakendis. Meie paindlikud ahelad on väiksemad ja kergemad ning suudavad sujuvalt integreerida peaaegu kõikvõimalikku vormi.
