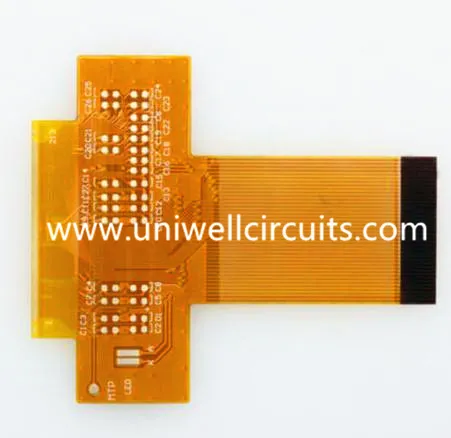

Kiire pöörde paindarvuga plaat
1.Produkt kirjeldatakse
Spetsifikatsioon
kihid: 2
Paksus: 0,12 mm
Materjal: 1 / 3oz geelide elektrolüüs
Vase paksus: 1 / / 2 untsi
Pinnatöötlus: kulda uppus
Minimaalne liini laius / reavahe: 0,096 mm / 0,1 mm
PI armeerimispaksus: 0,1 mm
Muu: terasleht tuleks kleepida, et tugevdada PI-d
Uniwell toodab kõike ühekülgsetel trükkplaatidel ja mitmekihilistel jäigalt painduvatel PCB-del. Kõik meie toodetud trükised läbivad hoolika testimise protsessi optimaalse jõudluse tagamiseks. Meie maailmatasemel kvaliteedi tootmine tagab alati täpse, integreeritud ja vastupidava trükkplaadi, mis sobib kõigile ärivajadustele - alates lihtsatest kuni keerukate ja kõike nende vahel.
2.Meie eelised
Kiire kohaletoimetamise võimalus: ühe- ja kahekordne kiht, kiireim 3 päeva pärast; topeltkiht flex & jäik, kiireim 4 päeva pärast
Prototüübid, väikse mahu suutlikkus: 100 tüüpi kuus
Täpsem tehniline võime ja seadmed: mitmekihiline paindlik ja jäik (20L-10F), HDI flex ja jäik (1 + N + 1)
3. Pliidikestus prototüübi ja kiire pöörde jaoks
Meil on võimalus pakkuda kiiret teenindust: ühe- ja kahekordne kiht, kiireim 3 päeva pärast, topeltkiht flex & jäik, kiireim 4 päeva pärast.
Kirjed | Flex ja jäik plaat | Flex pardal | |||
Normaalne struktuur | Mitmekihiline struktuur | Eri struktuur | HDI struktuur | Normaalne struktuur | |
Leadtime (päeva) | 6 | 8 | 10 | 12 | 3-6 |
4. Meie võimekus FPC ja jäiga PCB
Uniwellil on laiapõhjaline kogemus kõikides painduva, jäigalt painduva ja jäikates trükkplaatide tootmise valdkondades. Tänu oma kiirele tööajale meie suurele valikule lisatasu materjalidest meie tasakaalustamata kvaliteedisüsteemile on Uniwell trükiplaatide tootja, kellel on keerukate PCB projektide jaoks kõige suuremad ärinimed.
Meie flex, rigid-flex ja jäigad trükkplaadi võimalused on järgmised:
FPC võime
Kihid: 20 (sisaldab 12 kihti
Jooneseade / ruum (mil) sisekihis: 3/3, 3,5 / 3.5
Kuvasuhe: 20: 1 (PTH); 1: 1 (pime viad)
Min. puurimisava läbimõõt (mil): 6 (mehaaniline); 4 (laser)
Kaugus puurist kuni juhtini (mil): 6
Impedantskontrolli tolerants (+/-): 10%
Jäik PCB võime
Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
5.Kvaliteedisüsteem
Me hoiame kõik asjakohased tööstussertifikaadid, registreeringud ja sõjalised toimivusdeklaratsioonid, nii et võite olla kindel, et iga meie valmistatav trükiseplaat vastab või ületab kõige rangemad vastavusjuhised. Meie kõrgekvaliteedilised trükkplaatide tootmisvõimalused ja peamine jõudlus on standardiks seadnud, kuna me hakkasime 10 aastat tagasi PCB-de tootmist.
