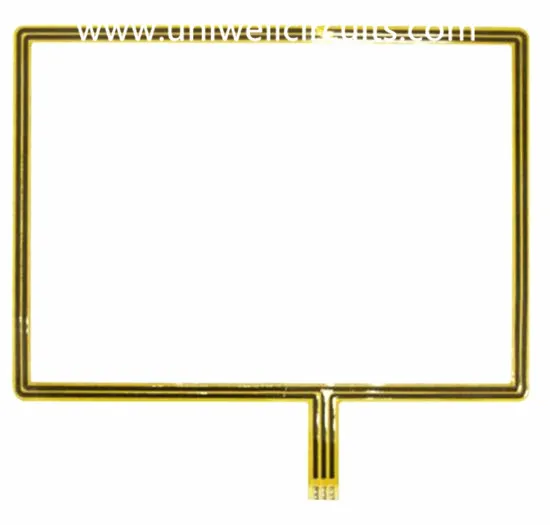

Traadita kõlarite paindlik juhtplaat
1.Produkt kirjeldatakse
Spetsifikatsioon
Kiht: 2
Paksus: 0,20 mm
Materjal: kahepoolne liimivalamaterjal.
Vase paksus: 1 OZ
Pinnatöötlus: keelekütus.
Minimaalne rööpmelaius / ristmik: 0,1 mm / 0,2 mm.
Rakendus: traadita kõlar
Paindlikud trükiplaadid vähendavad montaaži kulusid ja tööjõudu, kuna need võivad eemaldada pistikud ja jootekolde, samuti on mugavam ja kulutõhusam paigaldus ja hooldus paindlikele ahelatele.
Kuna paindlikud ahelad võivad üldist disaini lihtsustada, on juhtmestiku vigade oht väiksem. Flex ulatub keerukalt ja seetõttu saab seda kasutada peaaegu iga toote jaoks.
Uniwell on premier prototüüpide trükkplaatide tootmisüksus. Äriühinguna oleme uhked oma töö üle ja kutsume teid külastama meie erinõuete ülevaatamist.
2. Ettevõtete teave
Uniwelli ahelad FPC on spetsiaalsed prototüüpide, väikeste ja keskmise suurusega tellimuste korral, flex ja jäigad äri kasvavad kiiresti alates selle loomisest. Teenindame kliente tugeva tehnilise uurimis- ja arendustegevuse suutlikkusega, igat liiki toodete, stabiilse ja kiire tarnevõimalusega. Uniwell Circuits on olnud üks kõige konkurentsivõimelisemaid ettevõtteid kodumaise kõrgeklassi tasemel flex ja jäik laud väljade.
3.Lühika Uniwelli ajalugu
4. Meie FPC tootmisvõimsus
Kihid: 20 (sisaldab 12 kihti)
Jooneseade / ruum (mil) sisekihis: 3/3, 3,5 / 3.5
Kuvasuhe: 20: 1 (PTH); 1: 1 (pime viad)
Min. puurimisava läbimõõt (mil): 6 (mehaaniline); 4 (laser)
Kaugus puurist kuni juhtini (mil): 6
Impedantskontrolli tolerants (+/-): 10%
5. Tootmistellimuste aeg
Kirjed | Flex ja jäik plaat | Flex pardal | |||
Normaalne struktuur | Mitmekihiline struktuur | Eri struktuur | HDI struktuur | Normaalne struktuur | |
Leadtime (päeva) | 6 | 8 | 10 | 12 | 3-6 |
6.FAQ
Q: Kas ma pean kasutama FR4 materjali, millel on kõrge Tg (Tg = klaasistumistemperatuur) pliivaba joodisega?
Ei, mitte tingimata. Arvesse tuleb võtta mitmesuguseid tegureid, näiteks mitu kihti, PCB paksus ja ka kokkupaneku protsessi hea tundmine (joodisegude arv, aeg üle 260 kraadi jne). Mõned uuringud on näidanud, et "standardse" Tg-väärtusega materjal on isegi parem kui mõned materjalid, mille Tg väärtus on suurem. Pange tähele, et isegi "pliisisaldusega" jootmisel on Tg väärtus ületatud.
Kõige olulisem on see, kuidas materjal käitub temperatuuridel, mis ületavad Tg väärtuse (post Tg), nii et teada saada, milliseid temperatuuriprofiile paneb plaat, aitab teil hinnata vajalikke omadusi.
K: Millised on materiaalsete materjalide otsimisel materjalid?
Peamised, mida me kõigepealt kaalume, on järgmised: CTE
Mõõda, kui palju materjali kuumutamisel laieneb. Z-teljel on kriitiline - tüüpiliselt kõrgem kui Tg ja laienemine on suurem. Kui CTE on monteerimisel ebaõnnestumiste korral ebapiisav, kui materjal laieneb kiiresti Tg üle.
Vasak pilt: tünnipuu / purustatud auk Parem pilt: tõstetud maa
Materjalidel võib olla sama Tg, kuid erinevad CTE-d - madalam CTE on parem. Samuti võivad mõnedel materjalidel olla kõrgemad Tg väärtused, kuid neil on ka suurem (halvem) CTE post Tg.
TG / KLAASI ÜLEMINEK TEMPERATUUR
Tg-väärtus on temperatuur, mille jooksul materjal muutub suhteliselt jäigast klaasist materjalist elastsemaks ja painutamaks plastikust sarnaseks materjaliks. Tähtis nagu eespool Tg, materjalide omadused muutuvad.
Td / DECOMPOSITION TEMPERATURE
See on materjali halvenemise näitaja. Analüüsimeetod mõõdab, kui 5% materjalist kaotatakse kaalu järgi - see punkt, mis ohustab usaldusväärsust, võib tekkida sulatamine.
Kõrgem töökindlus PCB nõuab Td ≥ 340 ℃
T260 / T288 / DELAMEERIMISE AEG
See on meetod, mille abil määratakse aeg, mil PCB paksus muutub eelnevalt kindlaksmääratud temperatuuril (antud juhul 260 või 288) pöördumatult - st kui materjal laieneb sellisel määral, et see lagundab.
Q: Kas ma pean kasutama FR4 materjali, millel on kõrgeim Td (Td = lagunemistemperatuur) pliivaba joodisega?
Eelistatav on suurem Td väärtus, eriti kui plaat on tehniliselt keeruline ja puutub kokku mitu üleküpsetamisjoodist, kuid see võib põhjustada suuremaid kulutusi. Koosteprotsessi teadmine aitab teha õigeid valikuid.
