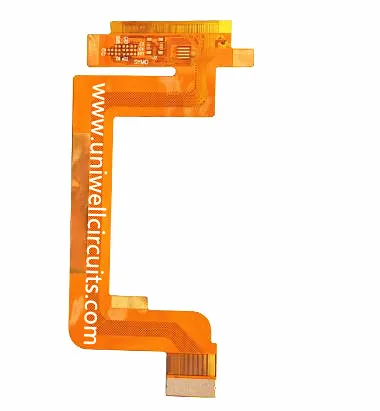

Puuteekraani paindlik trükkplaat
1.Produkt kirjeldatakse
Spetsifikatsioon:
Põhiparameetrid: materjali struktuur: kahepoolne liim + madala kadu kollane kattekiht + (liin vask + liim + kõrgsageduslik dielektriline polüimiid baasmaterjal + liim + vask) + vähese kadumisega kollane kattekiht.
Vastupidavus: vabalt painutada ja keerduma.
Mees: + / - 0,03 mm
Paksus: 0,15 mm
Tugevdamine: positiivne ja negatiivne 0,15 mm terasplekist tugevdus.
Tootmisprotsess: jootekate, pinnakate, kattekiht, kilekattega, resistentsus - keevitustüüpi varjestus.
Pinnatöötlus: kuld (kuld) 1 ~ 2 mikroskeemiga.
Minimaalne rööpa laius / ristmikul 0,06mm / 0,09mm.
Rakendus: puuteekraan
Uniwelli ahelad FPC keskenduvad prototüüpidele, väikestele ja keskmise suurusega tellimustele, flex ja jäik äri kasvab kiiresti, kuna see on loodud. Teenindame kliente tugeva tehnilise uurimis- ja arendustegevuse suutlikkusega, mitmesuguste toodete liigi, stabiilse ja kiire tarnevõimalusega. Uniwell Circuits on olnud üks kõige konkurentsivõimelisemaid ettevõtteid kodumaise kõrgekvaliteedilisest flex ja jäigast pardal väljad
2. Arengu ajalugu
3. Rakendamine
Tänu suurepärasele kvaliteedile ja kõrgele töökindlusele on meie FPC-d saadaval kogu maailmas meditsiini valdkonnas, kosmosesõbralike rakenduste ja tööstuslike väljakutsetega.
4.Kontrollitavus
Paljudel meie toodetel - eriti implanteeritavatel seadmetel - rike töö ajal ei ole valik. Peidetud defektidega PCB-d põhjustavad järgnevas protsessiperioodis suured kulud. Uniwell osutab QA-le suurt tähtsust, et tagada ainult teie kvaliteedinõuetele vastavate PCBde tarnimine. PCB-d kontrollitakse vastavalt IPC 600 klassile 2 või vastavalt kliendi spetsifikatsioonidele. Kvaliteedijuhtimissüsteem on sertifitseeritud vastavalt ISO 9001-le ja täielikult integreeritud ERP-süsteemi.
Tootmisdokumendid ja toote spetsifikatsioon
Muutuste juhtimine realiseeritakse, väljastades konkreetse PCB iga ülevaatamise jaoks ainulaadse identifitseerimisnumbri ning sellele tootele on viidatud kõik toote spetsifikatsioonid, joonised ja tootmisdokumendid.
Raskete nõuete kohased PCBd on märgistatud ka "Golden Board" ja prototüübi tootmisel on kõik tootmisprotsessi kõik tootmisparameetrid täpselt salvestatud. See tagab, et järgnevad tootmisprotsessid valmistatakse täpselt samamoodi (Golden Board). Muudatusi rakendatakse ainult koostöös kliendiga.
Automaatne optiline kontroll (AOI)
Kõigil kihtidel on 100% automaatne optiline kontroll. See test tagab, et rajadel on vajalikud mõõdud (nt kohalikud rajad) ja need sobivad nõutud mustriga. Metallimustrit võrreldakse esialgse Gerberi andmetega ja mustrit ei õnnestu esialgsest plaadist.
E-testimine
Kõik PCBd läbivad tootmisprotsessi lõpus elektritesti. Lisaks tavapärastele avatud ja lühikestele testidele võib pakkuda ka kõrge impedantsi, lekkevoolu, mahtuvuslikku ja induktiivset koormust ning kõrgepinge testimist.
Kasutatakse tavaliselt lendu proovivõtturit. Meie e-testi seadmes on automaatne optiline registreerimine ja pehmed puutetundlikud nõelad, mis ei jäta märgistust kontaktlindlatele, mis on eriti oluline sideplaatide jaoks.
Tere tulemast Uniwelli külastamiseks! Ootame teie tulekut!
