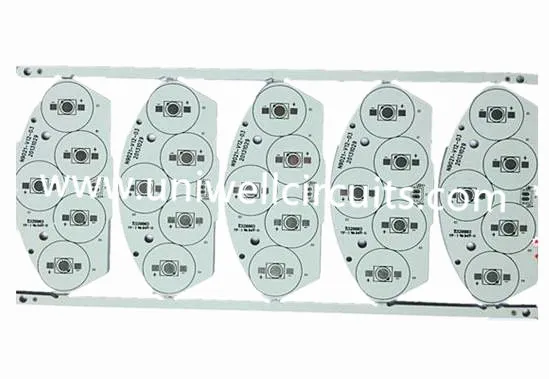

Mitmekihiline alumiiniumist alus trükkplaat
1.Produkt kirjeldatakse
| Mitmekihiline alumiiniumist alus trükkplaat | Layer: 4Layer |
Materjal: FR4 | Mini auk: 0,2 mm |
Paksus: 1,6 mm | Laius / ruum: 4mil / 4mil |
Vase paksus: 1oz | Katsetamispunktid: 3500 |
Viimistlus: keelekümbluskuld | Solder Mask: LPI Valge |
Funktsioon: LED pcb |
Kasu alumiiniumist paberkandjal
● Soojuse hajumine on dramaatiliselt parem kui tavalised FR-4 konstruktsioonid.
● Kasutatavad dielektrikid on tüüpiliselt 5 kuni 10 korda termiliselt juhtivad nagu tavaline epoksüklaas ja kümnes paksus
● Termiline ülekanne eksponentsiaalselt efektiivsem kui tavaline jäik PCB.
● Võimalik on kasutada madalamaid vaskkaalu, kui on soovitanud IPC soojusallikad
Uniwell on tootnud alumiiniumist trükkplaate (mida nimetatakse ka metallist alusplokkideks) üle kümne aasta ning kõik need on heaks kiidetud ISO9001, ISO14001, TS16949 ja UL.
2. Toote detail
Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
3. Alumiiniumplaatide kasutamine
Kuigi Power Converters ja LED-id on nende toodete suurimad kasutajad, soovivad ka Automotive ja RF-ettevõtted kasutada nende konstruktsioonide eeliseid. Kuigi ühekihiline ehitus on kõige lihtsam, on Amitronil saadaval muud konfiguratsioonivalikud, sealhulgas:
Painduvad alumiiniumist PCBd
IMSi materjalide uusim areng on paindlik dielektrik. Nendel materjalidel on keraamiliste täiteainetega polüimiidvärvi süsteem, mis tagab suurepärase elektriisolatsiooni, paindlikkuse ja muidugi soojusjuhtivuse. Kui rakendatakse painduvat alumiiniummaterjali nagu 5754 või sarnasena, siis saab toodet valmistada mitmesuguste kujundite ja nurkade saavutamiseks, mis võib kõrvaldada kulukad kinnitusvahendid, kaablid ja pistikud. Kuigi need materjalid on paindlikud, on need mõeldud paindumaks ja jääma oma kohale. Need ei sobi rakenduste jaoks, mis peaksid regulaarselt painduma.
Hübriidsed alumiiniumist PCBd
"Hybrid" IMS-i konstruktsioonis töödeldakse mittemõõdulist materjali "alamkogu" iseseisvalt ja seejärel seotakse alumiiniumi baasil termiliste materjalidega. Kõige tavalisem konstruktsioon on tavapärasest FR-4st valmistatud 2-kihiline või 4-kihiline alakoost. Selle kihi sidumine termilise dielektrikuga alumiiniumist alusele võib aidata leevendada kuumust, parandada jäikust ja toimida kaitsena. Muud hüvitised on järgmised:
● vähem kulukas kui kõigi termiliselt juhtivate materjalide ehitus
● tagab suurepärase soojusülekande võrreldes standardse FR-4 tootega
● Võib kaotada kulukad soojusvahetid ja nendega seotud koostamise etapid
● Võib kasutada RF-rakendustes, kus PTFE pinnakiht on soovitud selle kahjuvõimet iseloomustavate omaduste tõttu.
● Alumiiniumkomponentide akende kasutamine detailide läbilõikamiseks. See võimaldab ühendusi ja kaableid ühendada läbi substraadi, samal ajal kui jootefilee tekitab tihendi, ilma et oleks vaja spetsiaalseid tihendeid või muid kulukaid adaptereid.
Mitmekihilised alumiiniumist PCBd
Mitmekihilised IMS PCBd on valmistatud mitmekihilisest soojusjuhtivast dielektrikist. Nendel konstruktsioonidel on dielektrikuga maetud üks või mitu kihti, milles on pimedad vihased, mis toimivad kas termilise viasena või signaali viasena. Kuigi ühekihiline kuju ülekandmine on kulukam ja vähem efektiivne, pakuvad nad lihtsat ja tõhusat lahendust soojuse hajutamiseks keerukamates konstruktsioonides.
Läbi aukude alumiiniumist PCBd
Kõige keerukamate konstruktsioonide korral võib alumiiniumikiht moodustada mitmekihilise termilise konstruktsiooni "tuum". Alumiinium on eelnevalt puuritud ja tagasi lamineeritud dielektriga. Terma materjale või alakoostusid saab lamineerida alumiiniumi mõlemale küljele, kasutades termilise sideme materjale. Pärast lamineerimist täidetakse komplekt läbi tavalisest mitmekihilisest PCB-st. Kaetud avad läbivad läbimõõduga alumiiniumist, et säilitada elektriisolatsiooni. Alternatiivselt võib vask südamik võimaldada nii otsest elektrilist ühendamist kui ka isoleeritud avade kaudu.
