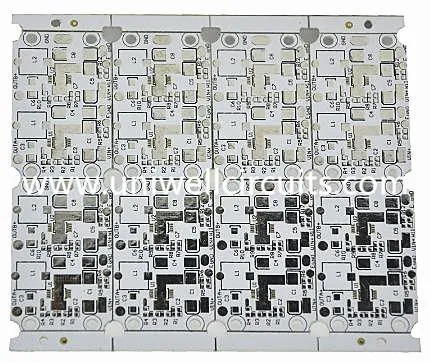

Alumiiniumi keetmine Tina PCB
1.Produkt kirjeldatakse
Alumiiniumi keetmine Tina PCB
Alumiiniumi PCB üldine spetsifikatsioon
Kiht nr: 1 kiht
Ühiku suurus / mm: 332 * 332mm
Materjal: alumiinium
Lõppenud paksus: 1,6 mm
Valmistatud vask: 70um
Pinnatöötlus: HAL (pliivaba), keevkiht kuld / hõbe / tina, OSP, kullakate
Soldermask: valge
Siiditrükk: valge
Kasutamine: igat liiki LED valgus
Uniwell saab teha 1layers, 2-kihiline, mitmekihiline alumiiniumist PCB. Ja pinna viimistlus võib olla kullatud, HASL, Lead Free, OSP. Min-ava suurus võib olla 0,2 mm (8 ml). 1 unts, 2 oz, 3 oz vask paksus on saadaval.
Uniwell võib pakkuda ka proto tüüpi tooteid kiiresti ja lahtiselt. Ekspress on võib-olla vastama vajadusele. Madalaim hind on konkurentsivõimeline ja kvaliteet on tagatud.
2. Ettevõtete teave
Uniwell-ahelad on kõigi teie kõrgekvaliteediliste PCB-de vajaduste allikas!
Alates 2007. aastast oleme pakkunud kvaliteetseid PCBid arvukatele ettevõtetele paljudes tööstusharudes, alates tarbeelektroonikast kuni telekommunikatsiooni, uue energia, kosmosetööstuse, autotööstuse jpm. Meie klientide hulk on alates Fortune 500 firmadest kuni ühe isiku käivitamiseni.
Üheaastased ahelad on mitu aastat töötanud metallist PCB / LED PCB-ga. Oleme omandanud ulatuslikud teadmised ja kogemused alumiiniumist PCB valmistamisel ühekordseks või kahepoolseks, mida kasutatakse peamiselt LED-valgustite tööstuses. Ootame teie pikaajalist partnerit Hiinas.
Meie rakendatav range kvaliteedikontrollisüsteem:
• UL tunnustatud
• Automaatne optiline ülevaatus
• 100% avatud lühike testimine
• IPC A-600G
• ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001 sertifitseeritud
• Statistilise protsessi juhtimine (SPC)
• takistuse kontroll
3. Teenused ja tugi:
• Klienditeenindus: line-post / telefon / EC annab kliendile ööpäevaringselt teenust; suur eelmüük, müük, müügijärgne teenindus
• Proovi kättesaadavuse ja poliitika: proovide pakkumine kolme päeva jooksul; proov valmib ühe nädala jooksul.
• Garantiid / garantiid / Tingimused: tagame ettemaksu.
• Ekspordi / impordi töötlemise tugi: meie ekspordi ja impordi tugiteenus on EX-Factory, FOB HK, FOB Shenzhen, FCA HK, FCA Shenzhen ja DDU express
• Müügijärgne teenindus: kõigi probleemide korral, võtke meiega ühendust, teeme pärast teenindust igal ajal.
4.Tehnoloogia leht
Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
5.Applitseerimine
Uniwell-ahelate tooted on laialdaselt kasutusel c-audioseadmes, elektrienergia seadmes, side-elektroonikas, autos, arvutis, toite moodulis, LED-s. Taotlus on väga lai
6.Little teadmised --- Alumiiniumplaadi sisseviimine
Määratlus:
Alumiiniumist PCB, mida nimetatakse ka alumiiniumist alusplaadiks, metallist plakeeritud (MCPCB) PCB, isoleeritud metallist substraat (IMS või IMPCB) PCB, termiliselt juhtivad PCBd jne. Üldjuhul on see ka ühekihiline, topeltkiht ja mitmekihiline.
Teoreetiline käitumine:
Vooluahela pinnale kinnitamine kihtkihil sobib suurepäraselt suure võimsusega valgusdioodide (LED) paigaldamiseks, mis vallandab võimsuse seadetest toodetud soojuse kergesti.
Iseloomulik:
Alumiiniumi PCB-l on hea soojusjuhtivus ning alumiiniumist alusmaterjal võib toetada tugevat elektritoide võrreldes FR-4 materjaliga. Alumiiniumi PCB kasutamine SMT on väga tõhus soojuspaisumisega tegelemiseks. Ja saate vähendada toote maht, seejärel vähendada riistvara ja montaaži hinda. Lõpuks võib see vähendada toote töötemperatuuri ja pikendada selle teenindamise aega.
Tehnoloogiline protsess:
1) laud lõigatud
2) puurimine
3) Kujutised kuiva märg / kuiva
4) happelise / leelise söövitamine
5) siidakraan, juuste mask
6) V-lõige, ROT
7) testimine, OSP
8) FQC-FQA-pakkimine-saadetis
Kuum tags: alumiiniumküttega tina trükkplaat, Hiina, tarnijad, tootjad, tehas, odavad, kohandatud, madala hinnaga, kõrge kvaliteediga, tsitaat
