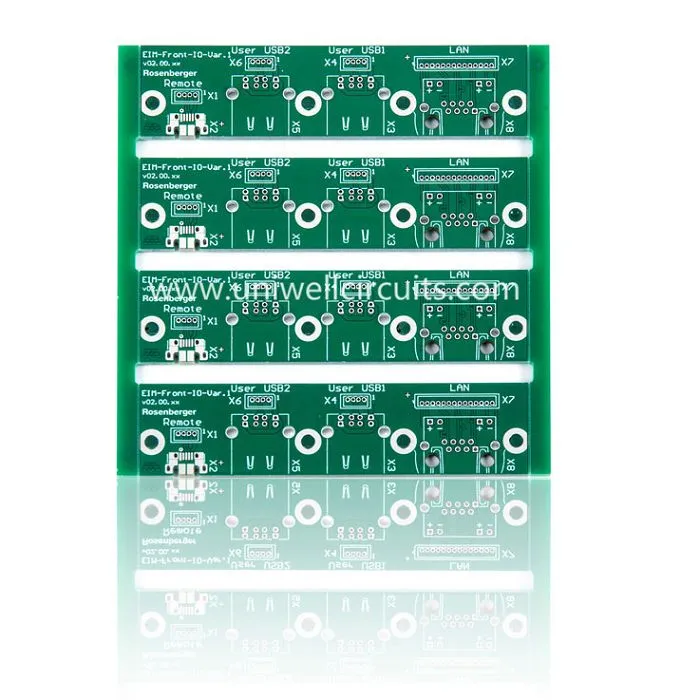

Mobiiltelefoni trükkplaat
1.Toote kirjeldus
Spetsifikatsioon
Kiht: 2
Juhi paksus: 1,60 mm
Pinnatöötlus: HAL leadfree.
Materjal: FR4.
Minirida laius / rida: 12 / 15mil
Min auk: 0,3 mm
Uniwell'il on üle 5 aasta kogenud inseneride meeskond telekommunikatsioonitööstusega ja koostööd pikaajalises perspektiivis top materjalide tarnija wold.Uniwell on teie parim allikas mobiiltelefoni PCB. Nutitelefoni revolutsioon nõuab vajadust trükiplaatide järele, mis on valmistatud vastavalt kõige kõrgematele tööstusstandarditele. Mobiilside trükkplaatide pakkujana saate minna tarnija juurde ja ärge kunagi kuskil mujalt välja nägemat.
2. Ettevõtete teave
1) Üksikasjalikud üksikasjad
2007. aastal leiti Uniwelli ahelasid, mis asuvad Shenzhenis, Hiinas, spetsialiseerunud trükkplaatide tootjatele. Olles olnud PCB tootmises juba 10 aastat, pakub Uniwelli ahelad erinevaid PCB-sid, nagu ühepoolne PCB, kahepoolne PCB ja kuni 40 mitmekihilist PCB-d. Meie mitmekesised tooted on laialdaselt kasutusel LED-valguses, toiteplokis, mõõtes, side-, olmeelektroonikas, autoelektroonikas ja muudes tööstusharudes. Meil on kaks tootmisettevõtet, mis on tõestanud, et vastavad kõik meie kliendi nõuded prototüübile masstootmises.
2) Meie tootmisliin
Me investeerime suuri investeeringuid tootmismasinasse ja paljud edasimüüjad ostsid hiljuti Jaapanist, Holandist ja Saksamaalt.
3) sertifikaadid
Uniwell on ISO, UL, CE heakskiidetud tootja, mis on spetsialiseerunud PCB tarnija, PCB monteerimine ja komponendid jootmiseks ja katsetamiseks, OEM & ODM teenus on saadaval.
3. Meie teenus
Pakume PCB elektroonilise pardaarvutiga gerber failide disaini, OEM-i ja ODM-i teenust. Mitte ainult toota PCB, PCB assambleed, vaid ka plastikust karbid ja komplektid. Ostu meie klienditeeninduse esindajatelt mobiiltelefoni PCB-d ja te ei vaja kunagi asendusi kaua aega tagasi. Samuti jälgime iga tellimuse eest tasuta. Helistage meile tasuta hinnapakkumiseks ja tellige mobiiltelefoni jaoks PCB. Erinevalt teistest trükiplaatide pakkujatest ei ole tellimus meile liiga väike
Tootmisvõimsus
1) Shenzhen tehases
Me saame pakkuda PCB elektroonilise pardal gerber faili disaini, Copy ja kloon, OEM ja ODM teenust. Mitte ainult toota PCB, PCB Assembly, vaid ka Plastic Enclosure ja Complete tooted
| Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
2) Jiangmeni tehas
Spetsiaalsed väikeste ja keskmise suurusega tootmismahud. Kombineeritud Jiangmeni ja Shenzheni rajatised on osutunud vastavaks kõikidele meie klientide kõikidele prototüübi nõuetele masstootmises.
Materjal | FR4 (tavaline või kõrge TG või halogeenivaba) |
CEM-3 Al aluseks | |
Max Viimistlusnõu suurus | 540x620 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,2 mm |
Aspect ration | 12:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm & +/- 0.05 mm & +/- 0.05 mm |
Max Kihi kogus | 12 |
Max vask paksus | 3 OZ sisemine kiht / 4OZ välimine kiht |
Sihtimise puuritolerants | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 4 / 4mil |
BGA samm | 10mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG (+ G / F), immersion hõbe / tina OSP, pealekandev mask, süsinikpasta |
