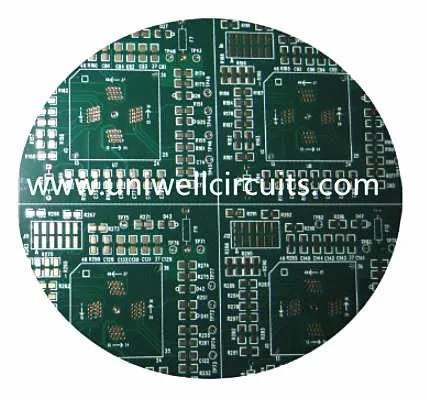

Kõrge sagedusega impedantsi kontrolltahvel
1. toote kirjeldus
Spetsifikatsioon
Kõrge sagedusega impedantsi kontrolltahvel
Kiht: 2
Paksus: 1,6 +/-0,1 mm
Suurus: 108,82 mm * 88,56 mm
Kasutatud tahvel: FR4.
Minimaalne Ava: 0,3 mm.
Pinnatöötlus: kullaga kaetud.
Eritehnoloogia: impedantsi kontroll
Uniwell on rikas kogemus impedantsi juhitud PCB tootmisel,
100% vasta kliendi nõuetele kõrge kvaliteediga.
2. tehase suutlikkus
Shenzheni tehas
Materjali | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max. Viimistlustahvli suurus | 1500X610 mm |
Min. juhatuse paksus | 0,20 mm |
Max. Tahvli paksus | 8,0 mm |
Maetud/pime Via (Mitterist) | 0,1 mm |
Aspekti suhe | 16:01 |
Min. puurimise suurus (mehaaniline) | 0,20 mm |
Tolerants PTH/vajutades sobivad auk/NPTH | +/-0,0762 mm/+/-0.05mm/+/-0.05mm |
Max. Kihi arv | 40 |
Max. vask (sisemine/välimine) | 6OZ/10 OZ |
Puurimise hälve | +/-2mil |
Kihi ja kihi registreerimine | +/-3mil |
Min. joone laius/tühik | 2.5/2,5 miljonit |
BGA pigi | 8mil |
Pinnatöötlus | HASL, plii vaba HASL, |
ENIG, Sukeldamine hõbe/TIN, OSP |
Jiangmen tehas
Materjali | FR4 (normaalne või kõrge TG-või halogeeni vaba) |
CEM-3 Al põhinev | |
Max. Viimistlustahvli suurus | 540X620 mm |
Min. juhatuse paksus | 0,20 mm |
Max. Tahvli paksus | 8,0 mm |
Maetud/pime Via (Mitterist) | 0,2 mm |
Aspekti suhe | 12:01 |
Min. puurimise suurus (mehaaniline) | 0,20 mm |
Tolerants PTH/vajutades sobivad auk/NPTH | +/-0,0762 mm & +/-0.05mm & +/-0.05mm |
Max. Kihi arv | 12 |
Max. vase paksus | 3 OZ sisemine kiht/4OZ väliskiht |
Sihi puurimise hälve | +/-2mil |
Kihi ja kihi registreerimine | +/-3mil |
Min. joone laius/tühik | 4/4mil |
BGA pigi | 10mil |
Pinnatöötlus | HASL, plii vaba HASL, |
ENIG (+ G/F), sukeldamise hõbe/TIN OSP, Peelable mask, Süsinikpasta |
