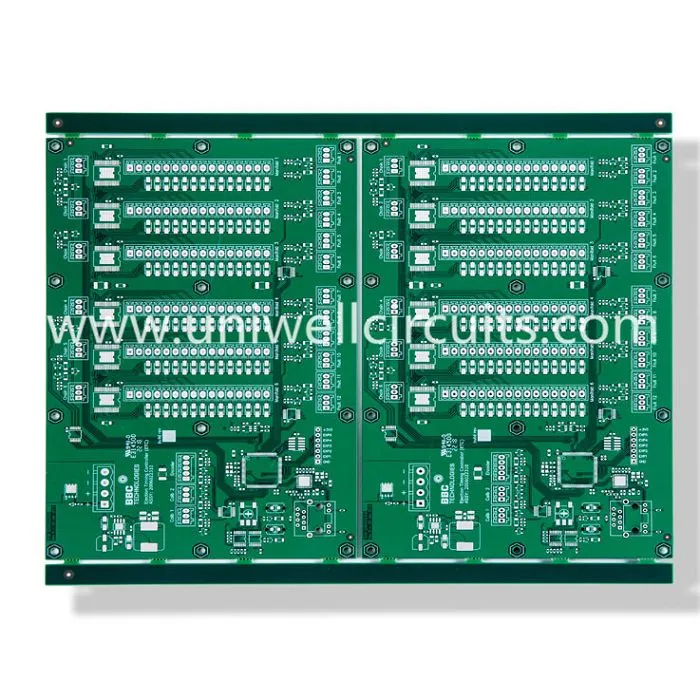

1.Produkt kirjeldatakse
Spetsifikatsioon:
Kiht: 4
Juhi paksus: 1,6 mm
Pinnatöötlus: immersioon hõbe.
Materjal: FR4 TG170.
Miniliini laius / joone pikkus: 8 / 10mil
Vask kaal: 105 um
Ühesõnalised ahelad on ehitanud 10+ aasta vanustele vaseplokkidele kuni 10 untsi jälgi ja vaseplaate. Meie asjatundlikkus on mõistliku hinnaga, tõestatud disainilahendustega suuri vaskplaadiga plaate. Meie insenerimeeskond võib teiega koostööd teha, et kontrollida oma disaini, et veenduda, et neid saab kõige kõrgema kvaliteediga valmistada parima üldkuluga.
2. Ettevõtete teave
Ühtsed ahelad co., LTD. asutati 2007. aastal Shenzhenis, Hongkongiga külgnevas kohas, kus on lihtne transport ja ideaalne asukoht. Oleme juhtiv PCB tootja Hiinas, keskendume tugevalt kvaliteedile, maksumusele ja teenustele ning kogenud pidevat kasvu. Unive Circuits pakub kõrgetasemelist, vähese helitugevusega ja kiiret pöörlemist PCB teenust. Spetsiaalse turupositsiooni ja suurepärase ärikultuuri abil pakume 1- kuni 32-kihilistest PCB-tooteid sisaldavat "universaalteenuse" teenust, mille hulka kuuluvad ühe- ja topeltkihilised PCB, mitmekihiline PCB, alumiiniumist PCB (metallist südamiku PCB) paindlik PCB (FPCB) , Rigid-Flex PCB (Flex-jäik PCB), High-Density Interconnect (HDI) PCB plaadid, rasked vaskplaadid, maetud Capacitance ja vastupanu plaadid samuti. Meie erinevaid tooteid eksporditakse Euroopasse, Ameerikasse ja Aasiasse.
Nüüd on UNIWELL moodustanud turuarengu, tootearenduse, tootmise, täieliku kvaliteedikontrolli süsteemi, keskendume kvaliteedile, kuludele, teenindusele ja kogenud pidevale kasvule ning õnnestus rahvusvahelisel kvaliteedisüsteemil sertifitseerida kui ISO 9001 , UL ja ISO 14001 keskkonna kvaliteedisüsteem. Ootame teie pikaajalist partnerit Hiinas.
3. Meie täiustatud seadmed
4.Heavy vask PCB võimeid
Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
5. Kas sa tead raske vase PCB-st?
Rasked vaskplaadid on trükkplaadid, milles on sisemine ja / või välimine kiht 3 või enama untsi valge vaske.
Kuidas on rasked vaskplaadid valmistatud?
Amitron kasutab ainulaadset protsessi, mida nimetatakse "lamineeritud sadestamiseks". Selline protsesside kombinatsioon võimaldab ekstreemse vask paksuse nõuded muutuda väga praktiline ja tasuv. Protsessis kasutatakse rasket baasi vaske, mis pakuvad meie plaadistus- ja söövitusseadmetes järjepidevaid ja usaldusväärseid suure võimsusega ahelaid, võimaldades meil valmistada täpselt määratletud raja servad, peenemad jooned ja peenemad ruumid.
Raskete vaskade PCB-ide eelised
● Komplekssete juhtmega busside konfiguratsioonide kõrvaldamine
● Suurenev praegune kandevõime
● Teratoorsete tüvede suurenenud vastupidavus
● Eksootiliste kõrgtemperatuursete materjalide optimaalne kasutamine koos ahela rikete väiksema tõenäosusega
● Võime lisada mitu vaskkaalu samasse kihti (kihtide arvu vähendamine)
● Lisatud vase katmine kuumuskihiga (termilise takistuse vähendamine)
● Suure vasega kaetud valikulised alad võivad toimida jahutusradiaatorina või liidesena külmplaadile (sisseehitatud soojusvahetid)
● Suure vooluahelate ja juhtimisahelate integreerimine ühele PCB-le
Heavy Copper PCB-de rakendused
Autode, arvutite, tööstuskontrollide ja sõjaväe raskete vasega kaetud ahelate nõudlus kasvab väga kiiresti. Üle 80% olemasolevatest trükkplaatide tootjatest on piiratud või võimelised tootma usaldusväärseid raskekujulisi vask-trükkplaate.
● päikeseenergia muundurid
● Ohutus- ja signalisatsioonisüsteemid
● Taastuvad energiaallikad ja ladustamiskomponendid
● Pöördemomendi juhtseadised
● suure võimsusega alaldid
● Ülekoormuse releed
● Raudteesüsteemide võimsusmuundurid
● Toitejuhtmete monitorid
● Raudteeülekande veojõukonverterid
● UPS süsteemid
● Elektrimasina laadimine (kaubanduslik ja tööstuslik)
● kaitse releed
● Vooluregulaatorite ärritussüsteemid
● positsiooni juhtimissüsteemid
● elektrivõrgu vahetamise süsteemid
● HVAC-süsteemid
● Energiasalvesti ja elektrivõrgu tagasi üles
● Tuumaenergia rakendused
● Line reaktorid
● hüdroelektrijaamad
● Pikendusjuhtmed
● Kaitsmeplokid
● Keevitusseadmed
● Relvade juhtimissüsteemid
● Radari süsteemid
Vase PCBde nõudlus on järjest suurem võimsus, jõudlus ja kulude nõuded. Tööstuses tuntud PCB termohalduse eksperdina on Uniwell alates 2007. aastast tootnud raske vasesulatusega PCB-d ja me oleme võimelised tootma 10 untsi valmistatud vaske ja usaldusväärselt pihustuskatet kaitsva ja ühtlase jootekolbiga, millel on kujutatud nomenklatuur. Äärmuslik vasktööpliiats võiks kasutada 5 oz. augu seintes ja 10 oz. pinnaviimistlus.
