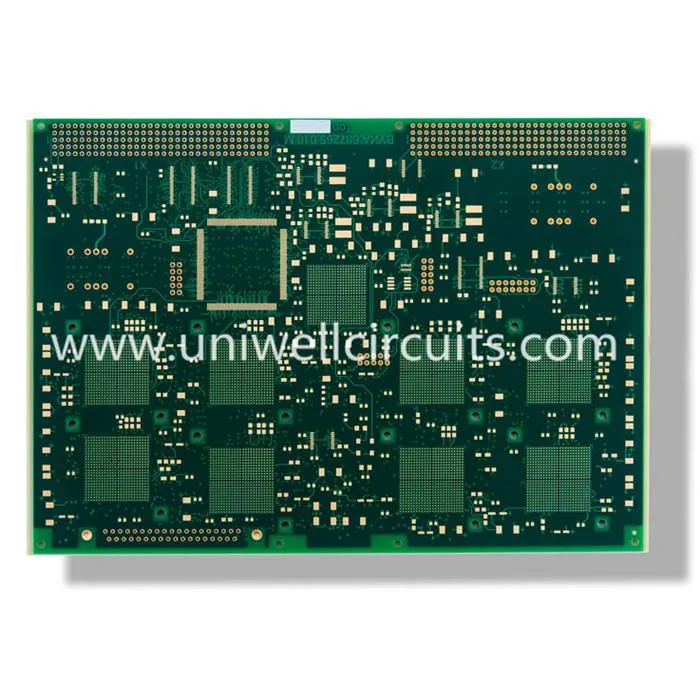

FR4 mitmekihiline PCB
1.Toote kirjeldus
Spetsifikatsioon:
Kiht: 16
Juhi paksus: 2,6 mm
Pinnatöötlus: keelekütus.
Materjal: FR4.
Minirida laius / rida: 5,9 / 4,5mil
Min auk: 0,3 mm
Uniwelli võimas võime tagab mitmekülgse PCB hea kvaliteedi. Uniwell on olnud paljudele äriühingutele, kes vajavad kiireid pöördlugusid ja suurepärast kvaliteeti. Uniwell tagab mitmekülgsete trükkplaatide tellimuste ja prototüüpide paljude erinevate materjalide töötlemise, tagades, et teie trükkplaatidele tuleb igal ajal edastada õigeaegselt.
Uniwell on kümne aastaga keskendunud trükkplaatidele ning suurepärasele kvaliteedile, täiustatud teenustele ja konkurentsivõimelistele hindadele ning on võitnud hulgaliselt klientide usaldust ja tuge. See trükkplaat on 4-kihiline PCB, millel on roheline joodmismask ja valge silkskiri.
2. Ettevõtete teave
Uniwell asutati aastal 2007, mis sisaldab 2 tehast, üks on Shenzhen kiiret omakorda: prototüüp, proovide võtmine ja väikesemahulised tellimused 8000 liiki kuus 24 tundi kiirelt omakorda. Umbes 260 töötajat, 33 aastat. 36 QA ja QC töötajat ning on heaks kiidetud UL (E314500), IS0 9001, ISO 14001, TS16949: 2014.
Ja teine on Jiangmenis, see asutati 2010. aasta oktoobris. See tehas on keskmise mahuga ja masstootmise tellimuse jaoks ligikaudu 250 töötajat, tootmisvõimsus 300 000 ruutjalga kuus. See kinnitas UL (E314500), IS0 9001, ISO 14001, TS16949
3. Meie võime
Me pühendame PCB jaoks 10+ aastat, meil on suurepärane võimalus oma vajadusi toetada, samal ajal pakub Uniwell suurepärast teenindust ja konkurentsivõimelist, nii et oleme võitnud arvukalt klientide usaldust ja tuge.
1) Shenzhen tehases
| Materjal | |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
2) Jiangmeni tehas
| Materjal | FR4 (tavaline või kõrge TG või halogeenivaba) |
CEM-3 Al aluseks | |
Max Viimistlusnõu suurus | 540x620 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,2 mm |
Aspect ration | 12:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm & +/- 0.05 mm & +/- 0.05 mm |
Max Kihi kogus | 12 |
Max vask paksus | 3 OZ sisemine kiht / 4OZ välimine kiht |
Sihtimise puuritolerants | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 4 / 4mil |
BGA samm | 10mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG (+ G / F), immersion hõbe / tina OSP, pealekandev mask, süsinikpasta |
