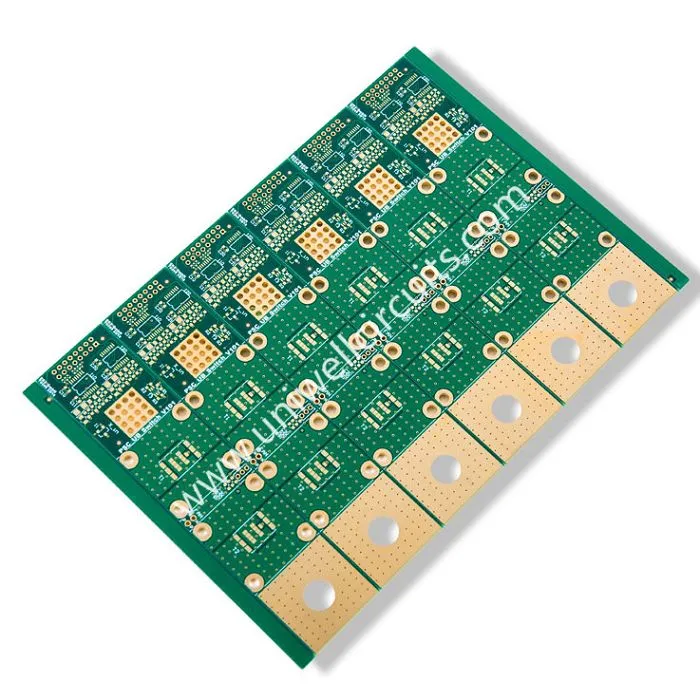

8L ENIG Normaalne TG lülitusplaat

1.Produkt kirjeldatakse

Kirjeldus:
Kiht: 6
Juhi paksus: 1,55 mm
Pinnatöötlus: keelekütus.
Materjal: FR4.
Minirida laius / rida: 30 / 25mil
Min auk: 0,32 m

Uniwell Circuits on loonud tugeva teadus- ja arendustegevuse meeskonna, et parandada oma tehnoloogilist suutlikkust kõrgsagedus-, kõrge TG, kõrge CTI, impedantskontrolli, maa-ja pimeaukude, jäigalt painduvate kombineeritud materjalide, alumiiniumi baasi ja halogeenivabade jne. Uniwelli ahelate tooteid kasutatakse laialdaselt kommunikatsiooni-, võrgu-, digitaalsete toodete, tööstuskontrolli, meditsiinilise abi, aeronautika ja kosmonautika, kaitse- ja sõjaliste valdkondade valdkonnas.

2. Ettevõtete teave
Ühtsed ahelad co., LTD. on spetsialiseerunud tootmise erinevate kohandatud PCB & PCBA kodu seadme, side tööstuse, autotööstuse ja LED tuled tööstusele. Teenus nii OEM-i kui ODM-i projektis. Oleme olnud PCB tootmises rohkem kui 10 aastat. Professionaalse teadus- ja arendustegevuse meeskonnaga ja osavate töötajatega oleme võimelised oma disaini kujundama füüsiliseks tooteks ning panna oma idee töökõlblikuks disainiks ja tooteks. Pakume teile ühe peatuse lahendust PCB, komponendid ostavad, komponentide kokkupanek, katse kogu tootmine.

3.Kvaliteedisüsteem
Meil on täiesti kvaliteedisüsteem ja kindel, et teie poolt laevadele tarnitud tooted vastavad riiklikule standardile.

4. Meie võimaluste spetsifikatsioonid
Meil on professionaalne teadus- ja arendustegevuse meeskond, mis pakub klientidele uuenduslikku ja efektiivset kujundust ja teenindust.

5.Eksilisemad seadmed meie tehases
● Uniwell'il on täis komplekt PCB tootmist ja testimist
● Ameerika, Saksamaa, Isreal, Jaapan imporditud
● Täppis CNC freespink, optiline plotter, ekraanipilt, lamineerimismasin
● Säri masin, raske vaskplastik, kuld ja nikeldamine liin, söövitusmasin
● kuumaõhu pritsimispink, suur õhukompressor
● segamata veetöötlusseadmed, reoveepuhastusseadmed

6. Printimplaadi kallutamise meetodi abil eemaldage trükkplaat.
PCB tootmise protsessis on kallutusmeetod järgmine:
1.Engineering disain:
A. Pooltahkitud kihi paigutus kihtide vahel peaks olema sümmeetriline. Näiteks paksus vahemikus 1 ~ 2 ~ 5 ~ 6 kihtidest peab olema sama, mis poolkuivatatud kilel, vastasel juhul on pärast lamineerimist lihtne käärid.
B. Mitmekihilised plaadid ja poolkuivatatud kiled kasutavad sama tarnija tooteid.
C. Ala ja A välimise pindala peaks olema võimalikult lähedal. Kui nägu on suur vaseperull ja B on vaid paar joont, on plaat pärast söövitamist kergesti keerdunud. Kui kahe Liini küljed on liiga erinevad, seda saab tasakaalustada, lisades õhukesele küljele mõned sõltumatud võrgud.

2) küpsetusplaad enne söötmist:
Selleks, et enne kuivatamist plaati (150 ° C, 8 + 2 tundi) eemaldada, eemaldatakse niiskus plaadi sees ja tehakse vaik kuivaks plaadi kujul, kõrvaldades veel plaatide jällepinge, mis aitab vältida plaadi kallutamist . Praegu on paljud kahepoolsed mitmekihilised plaadid materjali suhtes enne protsessi või pärast seda kinni. Kuid on olemas ka mõni pardal asuv tehas, nüüd on PCB tehase küpsetusplaadi reeglid samuti vastuolus, ulatudes 4-10 tunnini, et klass vastavalt trükiplaatide tootmisele ja klientide nõudlus kõõlusetugevuste järele otsustamiseks. Pärast lõikamist plaadile pärast küpsetamist või pärast kogu materjali küpsetamist on mõlemad meetodid teostatavad. Sisemist plaati tuleks ka küpsetada.

3) poolkuivatute kilede sulatatud ja kudede suund:
Vaja on eristada substraatide ja laminaatide meridiaalset ja laiusjoont. Vastasel korral on pärast lamineerimist lõpptulemusest kergesti põhjustatud kallutamist, isegi kui survetplastist on keeruline korrigeerida. Paljusid kallutamise põhjuseid mitmekihilisest plaadist on see, et lamineeritud poolkestatud kilede sulatamine ja kudumine on eristamata ja kattuvad.
Kuidas eristada lõime ja koelõngut? Valtsitud poolkestatud kile suund on suuna suund ja laiuse suund on tsoonne suund. Vasefooliumi pikkade servade aeg on lühike serv on suund, kui mitte, saab määrata tootja või tarnija.

4) Stressi leevendamine pärast lamineerimist:
Sandwich plaat, pärast seda, kui olete sooja pressimisega külmpressi lõigatud või freesimisrätikud täitnud, lastakse küpsetamisel ahjus 150 ° C juures 4 tundi, nii et intraplaatne stress vabaneb järk-järgult ja vaiguga kuivatatakse, see samm jäetakse välja.

5) Plaat tuleb galvaniseerimise ajal sirgendada:
0,4 ~ 0,6 mm ultrahelist mitmekihilisest plaadistusest ja galvaanilisest graafikust peaks olema spetsiaalne klammerdusrull - automaatne galvaanimisriba lend lehel klambril, ümmargune tihvt kogu klambri rulliga, nii et kõik plaadid sirgendamiseks , nii et plaat ei pruugi deformeeruda pärast platingimist. Selle mõõtmise korral paindub leht ja pärast vasest 20 või 30 mikroni vaseplaatide pahistamist on see keeruline.

6) Laeva jahutamine pärast kuuma õhu nivelleerimist:
Trükipaberi kuuma õhku mõjutab jootekolvi kõrgtemperatuur (umbes 250 kraadi Celsiuse järgi) ning see tuleb asetseda looduslikult jahtuda lame marmori või terasplaadile ja seejärel puhastada järeltöötlemismasinaga . See sobib plaadi kallutamiseks. Mõned tehased suurendavad plii, aluse, parda pinnale heledust külmas vees, vahetult pärast kuumtöödeldud õhu väljastamist mõne sekundi jooksul, näiteks palavik külm šokk, et teatud tüüpi lauad võivad tekitada tõmbamist, kihiline või blister.Seetõttu võib seadmeid varustada gaasi ujuv voodi jahutamiseks.

7) Kummipaatide töötlemine:
Korralikul tehases teostab trükitud plaat lõpliku kontrolli läbiviimisel 100% -lise tasakaalu kontrolli. Kõik tõrkekindlad lauad valitakse välja ja asetatakse ahju 3 kuni 6 tunniks temperatuuril 150 ° C ja suurel rõhul ning loomulikult jaheda rõhu alla. Seejärel vabastage rõhk ja eemaldage plaat, mida saab kasutada tasakaalu kontrollimiseks, nii et mõned plaadid on võimalik salvestada ja mõned lauad vajavad kaks kuni kolm korda küpsetusrõhku, mida tuleb reguleerida. Shanghai hubo esindaja õhk Surveplaadi kallutamise masin omab väga head efekti, kui parandada trükkplaadi kallutamist Shanghai kelli kasutamisega. Kui ülaltoodud tõrjemeetmed ei ole rakendatud, on mõned lauad kasutud ja neid saab lammutada.
