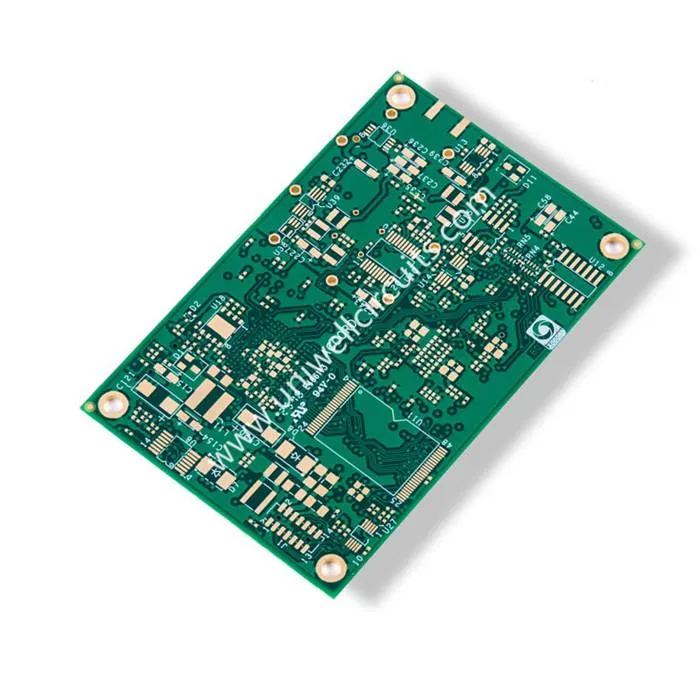

1.Produkt kirjeldatakse
Spetsifikatsioon
Kiht: 10
Juhi paksus: 1,59 mm
Pinnatöötlus: keelekütus.
Materjal: FR4.
Minirida laius / rida: 4,5 / 6mil
Min auk: 0,25mm
Erinõuded: elektrit juhtiv täidis, impedantskontroll
UNIWELL pakub täislahendust klientidele, kes vajavad LED-tooteid. Üks meie peamisi ettevõtteid on projekteerida ja valmistada LED moodulit klientidele, kes vajavad LED-ahelat väljapoole. Meie teadmised hõlmavad LED-kiipide upstream LED tehnoloogiaid ja LED-rakendusi. Kui kliendid tahavad oma toodetesse LED-d vastu võtta, siis pakume aeg-ajalt kõige kulutõhusamat ja üldist lahendust ning järgime selle põhjal prototüübi loomist ning loomulikult suudame seda masstootmisse panna kõige rohkem konkurentsivõimelise hinnaga, pakkudes samas parimat kvaliteeti.
2. Ettevõtete teave
Asutatud aastal 2007, Uniwelli ahelad cO., LTD. on PCB ja PCBA ja EMSi (elektroonikatööstusteenuse) professionaalne tootja, kellel on ligi 10-aastane kogemus suure täpsusega kahepoolsete ja mitmekihiliste trükkplaatidega (Trükkplaat), mis keskenduvad kiirele omakorda, prototüübile, keskmise suurusega ja suured mahud. proovige endast parima, et saaksite teie parimaks üheks osaks elektroonilise arendamise lahenduste pakkujaks.
3. Meie tootmisvõimsus PCB pardal
Materjal | FR4, CEM-3, metallist tuum, |
Halogeenivaba, Rogers, PTFE | |
Max Viimistlusnõu suurus | 1500x610 mm |
Min. Juhatuse paksus | 0,20 mm |
Max Juhatuse paksus | 8.0 mm |
Maetud / Blind Via (mitte-rist) | 0,1 mm |
Aspect ration | 16:01 |
Min. Puurimismahu (mehaaniline) | 0,20 mm |
Tolerants PTH / Vajutades sobiv auk / NPTH | +/- 0.0762 mm / +/- 0.05 mm / +/- 0.05 mm |
Max Kihi kogus | 40 |
Max vask (sisemine / välimine) | 6OZ / 10 OZ |
Drill tolerantsus | +/- 2mil |
Kiht registreerida | +/- 3mil |
Min. rea laius / ruum | 2,5 / 2,5 ml |
BGA samm | 8mil |
Pinnatöötlus | HASL, Plii vaba HASL, |
ENIG, keelekümblus hõbe / tina, OSP |
4.Lead aeg
Üle 10 aasta oleme pakkunud klientidele kiiret prototüüpi.
Kihid | Kiire pööre | Proovide järjekord | Massi järjekord |
üksi | 24 tundi | 3 tööpäeva | 7 tööpäeva |
kahekordne | 24 tundi | 4 tööpäeva | 7 tööpäeva |
4-6-kiht | 48 tundi | 5-6 tööpäeva | 10 tööpäeva |
8-12-kiht | 120 tundi | 7-9 tööpäeva | 15 tööpäeva |
FR-4 põhineb, välistatakse materjali täitmise aeg | |||
5. Pakkimine ja laevandus
Pakkimine: sisemine antistaatiline kott + välimine eksporditav standardpakend.
Saatmine:
