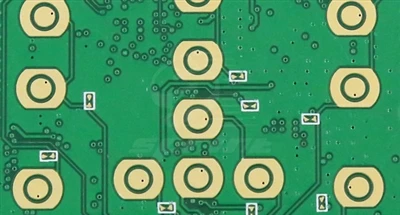

Kõrge täpsusega impedantsi juhtpaneelil on võtmeroll signaali terviklikkuse tagamisel ja seadmete üldise jõudluse parandamisel. Tootmisprotsess hõlmab mitmeid keerulisi ja täpseid etappe, millest igaühel on suur mõju lõpptoote kvaliteedile ja toimivusele.
1, materjali valik
(1) Substraadi materjal
Kõrge täpsusega impedantsi juhtimine on eelistatud kõrge -sageduslike materjalide puhul, millel on kõrge Tg ja madal Dk väärtus, nagu ROGERS4350B, Taconic RF-35 jne. Kõrge Tg materjalid suudavad säilitada häid füüsikalisi omadusi kõrge temperatuuriga keskkondades, tagades trükkplaatide stabiilsuse keerulistes töötingimustes. Madal Dk väärtus võib tõhusalt vähendada viivitust ja kadu signaali edastamise ajal ning parandada signaali edastamise kiirust ja kvaliteeti. Samal ajal on parameetrid, nagu materjali paksuse tolerants ja vaskfooliumi karedus, samuti üliolulised ja neid tuleb rangelt kontrollida, kuna need tegurid mõjutavad otseselt impedantsi arvutamise täpsust ja signaali edastamise efekti.
(2) Vaskfooliummaterjal
Madala pinnakaredusega vaskfooliumi valimine võib vähendada signaali hajumist ja kadu vaskfooliumi pinnal edastamise ajal. Näiteks on elektrolüütilise vaskfooliumi ja valtsitud vaskfooliumi omadustes erinevusi. Valtsitud vaskfoolium toimib tänu oma peenemale pinnastruktuurile paremini kõrgsageduslikul-signaali edastamisel ja seda kasutatakse tavaliselt suure-täpse impedantsjuhtimisega trükkplaatide tootmisel, mis nõuab väga kõrget signaali kvaliteeti.
2, tootmisprotsess
(1) Sisekihi vooluringide tootmine
Mustri ülekandmine: fotolitograafiatehnoloogia abil kantakse kavandatud vooluringi muster läbi fotomaski vask-plakeeritud laminaadile. See protsess nõuab säritusmasinal suurt-täpset positsioneerimis- ja säritamisvõimet, mis tagab graafika edastuse täpsuse, väldib probleeme, nagu joonenihe ja deformatsioon, ning tagab seega joone täpsuse ja järjepidevuse.
Söövitusprotsess: Sisekihi söövitamiseks kasutatakse tavaliselt vertikaalse kanali söövitusseadmeid, et tagada joone söövitamise ühtlus. Söövitusteguri täpne reguleerimine vahemikus 1,8-2,2 reaalajas jälgimise ja söövituslahuse parameetrite (nt söövituslahuse kontsentratsioon, temperatuur, pihustusrõhk jne) dünaamilise reguleerimise kaudu tagab söövitusprotsessi stabiilsuse, muudab söövitatud ahela laiuse projekteerimisnõuetele vastavaks ja vähendab joone laiuse kõrvalekalde mõju impedantsile.
(2) Tihendusprotsess
Materjali eeltöötlus: kontrollige rangelt virnastamisaega, et vältida sisemise kihi materjali ja poolkõvastunud lehe niiskuskahjustusi. Niisked materjalid võivad lamineerimisprotsessi ajal tekitada defekte, nagu mullid ja kihistumine, mis võivad mõjutada kihtidevahelist sidumisjõudu ja trükkplaatide elektrilist jõudlust.
Kompressiooniparameetrite juhtimine: Täpse rõhujaotuse juhtimissüsteemi kasutuselevõtt, et tagada tihendusprotsessi ajal ühtlane jõu jaotus kõigis osades. Rakendage segmenteeritud küttekõvera haldamist, seadke erinevatel etappidel sobivad temperatuurid vastavalt erinevate materjalide omadustele, et poolkõvenenud leht täielikult kõveneda ja kihtidevaheline hea sidumine. Samal ajal veenduge, et vaakumi aste ulatuks -0,095 MPa või kõrgemale, kõrvaldades tõhusalt kihtidevahelise õhu ja lenduvad ained ning parandades kokkusurumise kvaliteeti.
(3) Puurimine ja galvaniseerimine
Puurimine: Puurimiseks kasutatakse ülitäpseid CNC-puurmasinaid, et tagada täpsed puurimisasendid ja aukude läbimõõt vastavad projekteerimisnõuetele. Puurimise kõrvalekalle võib põhjustada halbu vooluringe ühendusi ja mõjutada elektrilist jõudlust, eriti suure-tihedusega ühendatavate suure-täpsete impedantsjuhtimisega trükkplaatide puhul, kus puurimise täpsus peab olema suurem.
Galvaniseerimine: metall sadestatakse ava seinale ja vooluringi pinnale galvaniseerimise teel, et saavutada elektriühendus. On vaja rangelt kontrollida vaskplaadi paksuse ühtlust, tagada, et augu seina ja pinnakatte paksus oleks ühtlane, ning vältida katte paksuse erinevusest põhjustatud ebaühtlast takistust, mis võib mõjutada signaali edastamist.
(4) Väliskihi vooluringide tootmine
Sarnaselt sisemise kihi vooluringide tootmisele toodetakse välimise kihi ahelaid graafilise ülekande ja söövitusprotsesside kaudu. Välise vooluringi ja välismaailma vahelise otsese kontakti tõttu seatakse selle pinnakvaliteedile aga kõrgemad nõuded. Signaali edastamisel tekkivate häirete vähendamiseks on vaja tagada, et vooluringi servad oleksid korralikud, siledad ja ilma defektideta, nagu jämedad ja tühimikud.
(5) Pinnatöötlus
Valige kõrge tasapinnalise pinnatöötlusprotsessid, nagu ENIG või OSP. ENIG-tehnoloogia võib tagada hea keevitusjõudluse ja elektriühenduse töökindluse, samas kui selle kullakiht võib tõhusalt vältida vase pinna oksüdeerumist; OSP-tehnoloogia eelisteks on madal hind ja lihtne protsess ning see võib moodustada vase pinnale kaitsekile, et tagada keevitamise ajal keevitatavus. Töötlemise ajal on vaja kontrollida vaskplaadi paksuse ühtlust tagamaks, et pinna karedus Ra on väiksem või võrdne 0,4 μm, et täita pinnakvaliteedi kõrge -täpse signaaliedastuse nõudeid.
3, testimine ja kontrollimine
(1) Välimuse kontroll
Kombineerides käsitsi visuaalse kontrolli automaatse optilise kontrolli seadmega, viiakse läbi trükkplaadi pinna terviklik kontroll. Kontrolli sisu hõlmab vooluringi terviklikkust, lühiste, lahtiste vooluahelate, vooluahela tühimike, söövitusjääkide ja muude välimuse defektide olemasolu, et tagada trükkplaadi välimuse vastavus kvaliteedistandarditele.
(2) Sektsioonanalüüs
Kasutades ülitäpset viilutamismehhanismi, lõigatakse trükkplaat kindlas suunas ning lõikeid vaadeldakse ja mõõdetakse digitaalse mikroskoobiga. Mõõtmissisu sisaldab selliseid põhiparameetreid nagu joone laius, vaskfooliumi paksus ja dielektrilise kihi paksuse ühtlus, et kontrollida, kas tootmisprotsess vastab projekteerimisnõuetele ja pakkuda andmete tuge protsessi optimeerimiseks.
(3) Impedantsi testimine
PCb-plaatide impedantsi testimiseks kasutage professionaalseid impedantsi testimisseadmeid, näiteks TDR-i. Vastavalt kavandatud impedantsi sihtväärtusele tuleks impedantsi viga kontrollida ± 8% piires. Suure täpsusega-toodete puhul on vaja isegi kontrollida ± 5%. Salvestage testi lainekuju karakteristikud, analüüsige peegelduskoefitsienti ja määrake trükkplaadi plaadil oleva signaali edastuskvaliteet. Kui avastatakse liigne impedantsi kõrvalekalle, tuleb põhjus leida ja õigeaegselt korrigeerida.
(4) Töökindluse kontroll
Viige läbi termošoki testimine, et simuleerida trükkplaatide kasutamist erinevates temperatuurikeskkondades ja kontrollida nende töökindlust termilise stressi korral; Viige läbi IST töökindluse testimine, et hinnata trükkplaatide isolatsioonivõimet; Rakendage CAF-i tolerantsuse testimist, et tuvastada, kas trükkplaadid toodavad juhtivaid anoodjuhtmeid karmides keskkondades, nagu niiskus ja elektriväljad, mis mõjutavad elektrilist jõudlust ja tagavad trükkplaatide stabiilse ja usaldusväärse töö erinevates keerukates rakendusstsenaariumides.
4, kvaliteedikontroll
(1) Loo protsessiparameetrite andmebaas
Tootmisprotsessi käigus peetakse üksikasjalikku arvestust iga tootepartii protsessiparameetrite kohta, nagu söövitamise aeg, temperatuur, pressimisrõhk, aeg, temperatuur, galvaniseerimisvool, aeg jne, ning luuakse protsessiparameetrite andmebaas. Andmebaasis olevaid andmeid analüüsides tehke kokkuvõte erinevate protsessiparameetrite mõjust toote kvaliteedile, andke viiteid järgnevaks tootmiseks ning saavutage protsessiparameetrite optimeerimine ja standardimine.
(2) Rakendada SPC protsessivõime analüüsi
Statistiliste protsessijuhtimistehnikate abil jälgitakse ja analüüsitakse reaalajas{0}}tootmisprotsessi peamisi kvaliteedinäitajaid, nagu joone laius, impedants, katte paksus jne. Protsessi võimekuse indeksi arvutamisel hinnake tootmisprotsessi stabiilsust ja suutlikkust, tuvastage kiiresti protsessi ebanormaalsed kõikumised ja rakendage vastavaid meetmeid reguleerimiseks, tagades, et tootmisprotsess on alati kontrollitud.
(3) Rakendada esimene artikli kinnitamise süsteem
Enne iga tootepartii ametlikku tootmist valmistatakse esimene toode ja kontrollitakse kõikehõlmavalt, sealhulgas välimust, suurust, elektrilist jõudlust, impedantsi jne. Alles pärast seda, kui esimene toode on läbinud range testimise ja kinnituse ning vastab kõigile kvaliteedistandarditele, saab masstootmist alustada, et vältida protsessiprobleemide tõttu suure hulga kvalifitseerimata toodete tootmist.
(4) Looma jälgitavuse mehhanismi
Määrake igale trükkplaadile ainulaadne jälgitavuskood, mis salvestab kogu protsessiteabe alates tooraine hankimisest, tootmisest ja töötlemisest, testimisest kuni pakendamise ja saatmiseni. Kui toote hilisemal kasutamisel ilmnevad kvaliteediprobleemid, saab kogu tootmisprotsessi ajal vajaliku teabe kiiresti jälgida jälgitavuskoodi abil, mis võimaldab täpselt kindlaks teha probleemi algpõhjuse ja võtta õigeaegseid meetmeid, nagu toote tagasivõtmine ja täiustamine, et parandada toote kvaliteeti ja klientide rahulolu.
