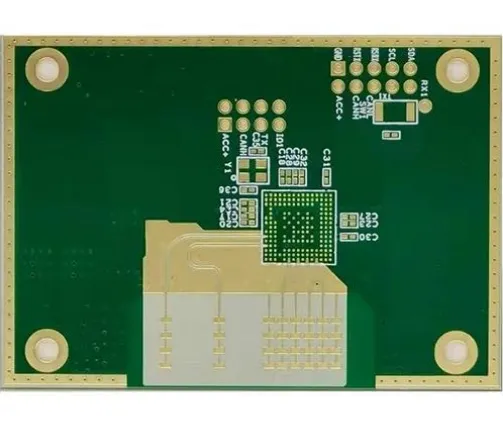

PlahvatusegakõrgsagedusRakendusstsenaariumid nagu 5G suhtlus, satelliitnavigeerimine ja millimeetri laineradar, on kasvanud nõudlus kõrgsageduslike lauaproovide järele. Kõrgsageduslehed (näiteks Rogers, PTFE jne) on aga kallid ja on kõrge protsessi keerukus. See, kuidas proovivõtuetapis kulude optimeerimine saavutada, on muutunud ettevõtte konkurentsivõime võti.
Kujundusfaas: kulude optimeerimise allikakontroll
1. Materjali valiku täpne sobitamine
Kõrgsagedusliku tahvli asenduslahendus: erinevate sagedusribade nõuete (näiteks alla 6 GHz vs 24 GHz+) korral vali kõrgema kulutõhususega tahvlid (näiteks Rogers 4350B vs 6002), et vältida jõudluse ülejääki.
Segakihiline disain: odavate FR4 materjalide kasutamine mitte kriitilistes kihtides ja kõrgsageduslike lehtede (näiteks PTFE) kasutamine ainult signaalkihis võib kogukulusid vähendada 20% -30%.
2. virnastatud struktuuri ja impedantsi kujundamise lihtsustamine
Vähendage pimedate maetud aukude arvu: optimeerige juhtmestikuteed ja vähendage kõrgete laserpimedate aukude kasutamist mõistliku vahepala virnastamise kaudu.
Impedantsi kontrolli reservmarginaal: kontrollige impedantsi tolerantsi eelnevalt simulatsiooniriistade, näiteks ADS ja HFSS kaudu, et vältida mitmekordse ümbertöötamist ebapiisava projekteerimismarginaali tõttu.
3. standardiseeritud disaini spetsifikatsioonid
Padja ühtne suurus ja rea laiuse vahed: vähendab tööriista muutuste sagedust tootmise ajal ja parandab töötlemise tõhusust.
DFM (tootmisvõimaluse kujundus) Kontroll: vältige eelnevalt kõrgsageduslike tahvlite jaoks ainulaadseid riske, näiteks PTFE materjali puurimise urud, vaskfooliumi koorimine jne.
4, praktiline juhtum: teatud kommunikatsiooniseadmete ettevõtte kulude vähendamise saladus
Taust: Teatud ettevõttel peab välja töötama 24 GHz millimeetri laineradari kõrgsagedusliku tahvli ja esialgsed proovivõtukulud ületavad eelarve 50%.
Optimeerimismeetmed:
1. disaini lõpp: Rogers 4350b+FR4 hübriidlaminaat kasutatakse PTFE kasutuspiirkonna vähendamiseks;
2. protsessi lõpp: laserpuurimisparameetrite tahkestamine, saagikus 70% -lt 92% -ni;
3. tarneahela pool: allkirjastage iga -aastane hankeleping lehtmetalli tarnijaga, vähendades ühikuhinda 15%.
Tulemus: ühe partii proovide võtmise maksumus on vähenenud 32%ja tsükli aega on lühendatud 20%.
